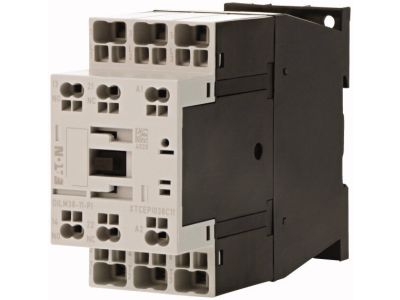

Stycznik mocy DILM 18,5kW/400V sterowanie 230VAC 1NO+1NC | 199294 Eaton

Alternatywny kod produktu: DILM38-11(230V50HZ,240V60HZ)-PI

Opis i Kluczowe Cechy

Stycznik mocy DILM 18,5kW/400V ze sterowaniem 230VAC to zaawansowane urządzenie do precyzyjnego załączania i wyłączania obwodów elektrycznych w instalacjach przemysłowych. Wyposażony w 3 bieguny oraz styki 1NO+1NC (1 zestyk zwierny + 1 zestyk rozwierny) zapewnia elastyczność w projektowaniu układów sterowania. Zaciski sprężynowe typu Push-In umożliwiają szybki i pewny montaż przewodów bez konieczności użycia narzędzi, co przyspiesza prace instalacyjne.

• Maksymalna moc silnika 18,5 kW przy 400V AC-3: Przeznaczony do sterowania silnikami klatkowymi o mocy do 18,5 kW przy napięciu 380-400V, spełniając wymagania typowych zastosowań przemysłowych.
• Kategoria użytkowa AC-3 i AC-4: Przeznaczony do rozruchu, hamowania przeciwprądowego i pracy ciągłej silników – idealny do układów z częstymi załączeniami i wyłączeniami.
• Styki 1NO+1NC: Umożliwiają budowę złożonych układów sterowania z sygnalizacją stanu oraz zabezpieczeniami awaryjnymi.
• Zaciski Push-In: Ułatwiają szybki montaż przewodów bez użycia śrub – redukują czas instalacji i eliminują ryzyko poluzowania się połączeń.
• Zestyki mirror (lustrzane): Zapewniają wzajemne zablokowanie styków, zwiększając bezpieczeństwo pracy układu.

Zgodność z Normami

Stycznik DILM 18,5kW/400V spełnia wymagania normy EN 50012 oraz dyrektyw Unii Europejskiej dotyczących urządzeń elektrycznych. Posiada oznakowanie CE, potwierdzające zgodność z europejskimi standardami bezpieczeństwa.

Zastosowanie

Stycznik mocy DILM 18,5kW/400V to wszechstronne urządzenie przeznaczone do sterowania silnikami i obciążeniami w różnych aplikacjach przemysłowych.

• Sterowanie silnikami trójfazowymi o mocy do 18,5 kW (kategoria AC-3) w napędach maszyn i urządzeń.
• Układy rozruchu i hamowania przeciwprądowego silników klatkowych (kategoria AC-4).
• Zasilanie obwodów grzewczych, pieców oporowych i innych obciążeń nieindukcyjnych (kategoria AC-1).
• Budowa układów sterowania z sygnalizacją stanu pracy i zabezpieczeniami awaryjnymi dzięki stykom NO/NC.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, zgodnie z obowiązującymi przepisami BHP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania. Stycznik należy montować w pozycji pionowej, z zachowaniem odpowiednich odstępów izolacyjnych. Zaciski Push-In pozwalają na szybkie podłączenie przewodów – należy upewnić się, że przewody są odpowiednio dobrane pod względem przekroju i izolacji. Po zamontowaniu sprawdzić poprawność działania układu, zwracając uwagę na stan styków i sygnalizację. W przypadku zastosowań z obciążeniami indukcyjnymi (silniki, cewki) zaleca się stosowanie dodatkowych zabezpieczeń przeciwprzepięciowych.

FAQ

• Czy stycznik DILM 18,5kW/400V nadaje się do silników klasy IE3? Stycznik nie jest zalecany do bezpośredniego sterowania silnikami klasy IE3 ze względu na ich wyższe prądy rozruchowe. W takich przypadkach zaleca się stosowanie softstartów lub przemienników częstotliwości.
• Jakie napięcie sterowania jest wymagane? Stycznik wymaga napięcia sterującego 230V AC. Nie jest przystosowany do pracy z napięciem stałym (DC).
• Czy stycznik można stosować w obudowie? Tak, w obudowie znamionowy prąd termiczny (Ith) spada do 36 A (przy 40°C), co należy uwzględnić przy doborze zabezpieczeń.
