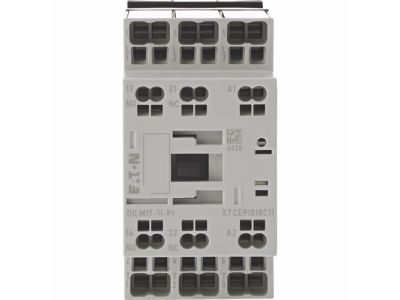

Stycznik mocy DILM 17A 3P 7,5kW 24V DC 1NO 1NC DILM17-11(RDC24)-PI | 199283 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM17-11(RDC24)-PI to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako element renomowanej serii DILM, stycznik ten charakteryzuje się znamionowym prądem pracy wynoszącym 17 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW. Urządzenie zostało wyposażone w innowacyjne zaciski sprężynowe typu Push-In, które znacząco skracają czas montażu i eliminują konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Wydajność energetyczna: Stycznik jest w pełni zoptymalizowany do współpracy z nowoczesnymi silnikami o wysokiej klasie sprawności IE3, co czyni go przyszłościowym rozwiązaniem w dobie optymalizacji zużycia energii.
• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz zintegrowany układ styków pomocniczych 1NO (zestyk zwierny) i 1NC (zestyk rozwierny), co pozwala na realizację podstawowych układów blokady i sygnalizacji bez konieczności stosowania dodatkowych modułów.
• Sterowanie DC: Cewka zasilana napięciem 24V DC (RDC24) zapewnia stabilną pracę i jest idealna do systemów automatyki opartych na sterownikach PLC.
• Trwałość i obciążalność: Konwencjonalny prąd termiczny Ith przy 40°C wynosi aż 40 A dla pracy otwartej, co świadczy o wysokiej odporności termicznej komponentów wewnętrznych.

Zgodność z Normami

Stycznik EATON DILM17-11(RDC24)-PI został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w instalacjach profesjonalnych. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co definiuje oznaczenia zacisków i zasady współpracy styków pomocniczych. Dodatkowo, urządzenie posiada tzw. zestyk lustrzany (mirror contact), co jest kluczowe w systemach bezpieczeństwa – pozwala on na wiarygodne monitorowanie stanu styków głównych przez styki pomocnicze, zapobiegając błędnej interpretacji stanu urządzenia w przypadku zespawania styków mocy.

Zastosowanie

Dzięki wszechstronności i wysokim parametrom technicznym, stycznik znajduje zastosowanie w wielu kategoriach użytkowania:

• Kategoria AC-3 / AC-3e: Idealny do standardowych silników indukcyjnych AC, zapewniając bezpieczne uruchamianie i wyłączanie w trakcie ruchu.
• Kategoria AC-4: Przystosowany do ciężkich warunków pracy silników klatkowych, w tym rozruchu, hamowania przeciwprądem, trybu nawrotnego oraz pracy impulsowej (tzw. jogging).
• Kategoria AC-1: Doskonale sprawdza się przy obciążeniach nieindukcyjnych lub słabo indukcyjnych, takich jak piece oporowe i grzejniki przemysłowe (Ith do 40 A).
• Systemy Automatyki: Dzięki sterowaniu 24V DC i technologii Push-In, jest to preferowany wybór do nowoczesnych szaf sterowniczych w przemyśle maszynowym i procesowym.

Wskazówki Montażowe

Montaż stycznika DILM17-11(RDC24)-PI jest intuicyjny, jednak wymaga przestrzegania dobrych praktyk inżynierskich:

• Technologia Push-In: Przewody sztywne lub elastyczne z tulejkami należy wprowadzać bezpośrednio do zacisku. Zapewnia to stały docisk i eliminuje błędy montażowe wynikające ze zbyt słabego momentu dokręcania.
• Rozbudowa: Urządzenie jest kompatybilne z modułami wyłączników pomocniczych serii DILM32-XHI…-PI oraz DILA-XHI(V)…-PI, co pozwala na łatwą rozbudowę logiki sterowania.
• Chłodzenie: Przy montażu w obudowach należy pamiętać, że prąd termiczny Ith spada do 32 A (dla 3-biegunów) lub 80 A (dla 1-bieguna), co należy uwzględnić przy projektowaniu bilansu cieplnego rozdzielnicy.
• Pozycja pracy: Stycznik przystosowany jest do montażu na standardowej szynie DIN 35 mm.

FAQ

1. Czy technologia Push-In jest odporna na wibracje?
Tak, zaciski sprężynowe Push-In zapewniają stałą siłę docisku, która jest niezależna od operatora i wykazuje znacznie wyższą odporność na wstrząsy i wibracje niż tradycyjne zaciski śrubowe.

2. Czy mogę stosować ten stycznik do silników klasy IE3?
Zdecydowanie tak. Styczniki EATON z serii DILM są specjalnie testowane pod kątem wyższych prądów rozruchowych charakterystycznych dla silników o wysokiej klasie wydajności energetycznej IE3.

3. Co oznacza funkcja "zestyk mirror"?
Jest to funkcja bezpieczeństwa polegająca na tym, że zestyk pomocniczy rozwierny (NC) nie może być zamknięty, jeśli którykolwiek zestyk główny (zwierny) jest zamknięty. Jest to niezbędne w układach monitorowania bezpieczeństwa maszyn.
