Stycznik mocy DILM 17A 3P 7,5kW 24V DC 1NC DILM17-01-EA(RDC24) | 189912 Eaton

Opis i Kluczowe Cechy

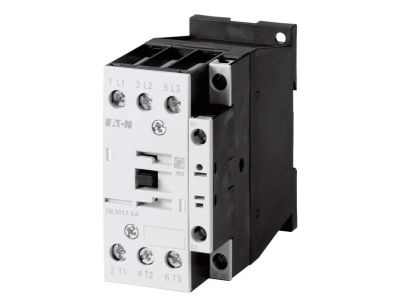

Stycznik mocy EATON o numerze katalogowym 189912, model DILM17-01-EA(RDC24), to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako element serii DILM, charakteryzuje się wyjątkową trwałością mechaniczną oraz elektryczną. Urządzenie posiada 3 bieguny główne oraz jeden zintegrowany styk pomocniczy rozwierny (1NC), co pozwala na realizację podstawowych układów blokady lub sygnalizacji bez konieczności montażu dodatkowych modułów.

Kluczowym atutem tego modelu jest sterowanie napięciem stałym 24V DC (RDC24), co jest standardem w nowoczesnych systemach automatyki opartych na sterownikach PLC. Znamionowy prąd roboczy dla kategorii AC-3 przy napięciu 380V/400V wynosi 18 A, co przekłada się na zdolność łączeniową silników o mocy do 7,5 kW. Solidne zaciski śrubowe gwarantują pewny styk elektryczny i odporność na drgania, co jest kluczowe w środowisku pracy maszynowej.

• Wysoka wydajność: Prąd roboczy Ie = 18 A w kategorii AC-3 pozwala na efektywne sterowanie napędami.
• Energooszczędność: Konstrukcja zoptymalizowana pod kątem współpracy z silnikami o wysokiej klasie sprawności IE3.
• Kompaktowa budowa: Optymalne wymiary pozwalają na oszczędność miejsca w szafie sterowniczej.
• Napięcie sterujące: Cewka 24V DC zapewnia bezpieczną pracę i łatwą integrację z systemami sterowania.

Zgodność z Normami

Stycznik DILM17-01-EA(RDC24) został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Urządzenie w pełni wspiera wymogi dyrektyw dotyczących efektywności energetycznej, co potwierdza gotowość do współpracy z silnikami klasy IE3. Zgodność z normami IEC/EN 60947 gwarantuje, że produkt spełnia rygorystyczne kryteria dotyczące odstępów izolacyjnych, wytrzymałości dielektrycznej oraz zdolności do gaszenia łuku elektrycznego w trudnych warunkach przemysłowych.

Zastosowanie

Wszechstronność stycznika EATON pozwala na jego wykorzystanie w wielu kategoriach użytkowania:

• Kategoria AC-1: Idealny do załączania obciążeń nieindukcyjnych lub o małej indukcyjności, takich jak piece oporowe i grzejniki przemysłowe.
• Kategoria AC-3: Standardowe zastosowanie w sterowaniu silnikami klatkowymi – rozruch i wyłączanie w trakcie pełnego biegu.
• Kategoria AC-4: Przystosowany do ciężkich warunków pracy, w tym do pracy nawrotnej, impulsowania (jogging) oraz hamowania przeciwprądem.

Produkt znajduje zastosowanie w liniach produkcyjnych, systemach HVAC, przepompowniach oraz w budowie maszyn OEM, gdzie niezawodność łączenia jest priorytetem.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment siły dla zacisków śrubowych, aby zapobiec przegrzewaniu się styków.
• Przekroje przewodów: Dobór przewodów powinien uwzględniać prąd znamionowy 18 A oraz warunki chłodzenia wewnątrz rozdzielnicy.
• Pozycja pracy: Choć styczniki DILM są odporne na wstrząsy, zaleca się montaż w pozycji pionowej dla optymalnego odprowadzania ciepła.
• Podłączenie cewki: Należy zachować polaryzację przy zasilaniu cewki 24V DC (RDC24).

FAQ

Czy ten stycznik nadaje się do nowoczesnych silników IE3?
Tak, producent EATON potwierdza pełną kompatybilność. Urządzenia te są specjalnie testowane pod kątem wyższych prądów rozruchowych charakterystycznych dla silników o wysokiej sprawności.

Jaki styk pomocniczy posiada ten model?
Model ten posiada jeden wbudowany styk pomocniczy rozwierny (1NC - Normally Closed), który w stanie spoczynku stycznika jest zamknięty.

Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia tranzystorowego PLC?
Tak, ze względu na sterowanie 24V DC i zoptymalizowany pobór mocy przez cewkę, jest to rozwiązanie powszechnie stosowane w automatyce.
