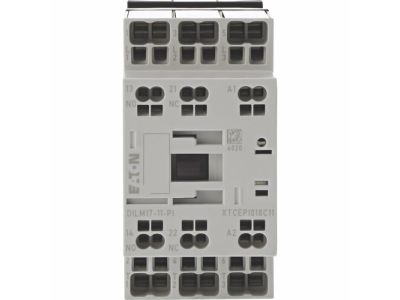

Stycznik mocy DILM 17A 3P 7,5kW 24V AC 1NO 1NC DILM17-11(24V50/60HZ)-PI | 199281 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM17-11(24V50/60HZ)-PI o numerze katalogowym 199281 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym sterowaniu silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 17 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co pozwala na efektywne załączanie silników o mocy do 7,5 kW. Dzięki zastosowaniu innowacyjnej technologii zacisków sprężynowych typu Push-In, montaż przewodów odbywa się bez użycia narzędzi, co znacząco skraca czas instalacji i gwarantuje trwałe połączenie odporne na wstrząsy i wibracje.

• Wysoka wydajność: Przystosowany do pracy z nowoczesnymi silnikami o klasie energooszczędności IE3, co czyni go rozwiązaniem przyszłościowym.
• Konfiguracja styków: Wyposażony w zintegrowany układ styków pomocniczych 1NO (zestyk zwierny) oraz 1NC (zestyk rozwierny), umożliwiający realizację układów blokady i sygnalizacji.
• Wszechstronność kategorii użytkowych: Urządzenie wspiera kategorie AC-1 (obciążenia rezystancyjne), AC-3/AC-3e (standardowe silniki indukcyjne) oraz AC-4 (praca impulsowa i hamowanie przeciwprądem).
• Zestyk Mirror: Zapewnia bezpieczeństwo w układach sterowania dzięki zgodności z funkcją styków lustrzanych.

Zgodność z Normami

Stycznik EATON DILM17-11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co jest kluczowe dla zapewnienia poprawnej korelacji między stykami głównymi a pomocniczymi. Urządzenie spełnia wymagania dotyczące aparatury niskonapięciowej, gwarantując stabilną pracę w szerokim zakresie temperatur otoczenia (do 40°C dla prądu termicznego Ith wynoszącego 40 A w wolnym powietrzu).

Zastosowanie

Dzięki swojej solidnej konstrukcji i zaawansowanym parametrom, stycznik znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym wyborem do:

• Sterowania napędami pomp, wentylatorów oraz przenośników taśmowych.
• Zasilania pieców oporowych i systemów grzewczych (kategoria AC-1).
• Układów nawrotnych i hamowania silników klatkowych (kategoria AC-4).
• Integracji z systemami sterowania opartymi na modułach pomocniczych DILM32-XHI…-PI oraz DILA-XHI(V)…-PI.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony na standardowej szynie DIN lub płycie montażowej. Kluczowym atutem modelu DILM17-11-PI jest system Push-In, który eliminuje konieczność okresowego sprawdzania momentu dokręcania śrub, co jest niezbędne w tradycyjnych zaciskach śrubowych. Przewody sztywne lub elastyczne z tulejkami należy po prostu wsunąć w gniazdo zacisku, co zapewnia optymalną siłę docisku przez cały okres eksploatacji. Należy pamiętać o zachowaniu odpowiedniej przestrzeni wentylacyjnej w rozdzielnicy, szczególnie przy pracy z maksymalnym prądem termicznym.

FAQ

• Czy stycznik współpracuje z cewką prądu stałego? Prezentowany model jest przeznaczony do pracy z napięciem sterującym 24V AC (50/60Hz).
• Co oznacza technologia Push-In? Jest to system zacisków sprężynowych pozwalający na szybki montaż przewodów bez użycia śrubokręta, co zwiększa odporność na poluzowanie połączeń pod wpływem drgań.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, stycznik jest kompatybilny z modułami DILM32-XHI…-PI oraz DILA-XHI(V)…-PI, co pozwala na rozbudowę logiki sterowania.
