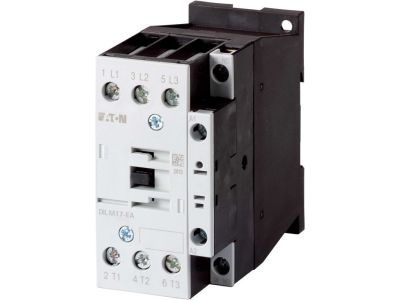

Stycznik mocy DILM 17A 3P 7,5kW 230V AC 1NO DILM17-10-EA(230V50HZ,240V60HZ) | 189909 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM17-10-EA(230V50HZ,240V60HZ) to zaawansowany aparat łączeniowy zaprojektowany z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się mocą znamionową wynoszącą 7,5 kW przy napięciu 400V AC-3, co pozwala na efektywne sterowanie silnikami klatkowymi w szerokim zakresie obciążeń. Wyposażony w trzy bieguny główne (3P) oraz jeden zintegrowany styk pomocniczy zwierny (1NO), umożliwia łatwą realizację układów podtrzymania lub sygnalizacji stanu pracy.

• Wydajność prądowa: Prąd znamionowy 17A gwarantuje stabilną pracę w standardowych cyklach łączeniowych.
• Uniwersalne sterowanie: Cewka zasilana napięciem 230V AC (50Hz) lub 240V AC (60Hz) pozwala na integrację z większością standardowych systemów sterowania.
• Trwałość mechaniczna: Konstrukcja serii DILM została zoptymalizowana pod kątem milionów cykli łączeniowych, co minimalizuje koszty eksploatacji i przestoje serwisowe.
• Kompaktowa budowa: Optymalne wymiary obudowy pozwalają na oszczędność miejsca na szynie DIN w rozdzielnicach elektrycznych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego niezawodność w sektorze B2B. Stycznik spełnia wymagania normy IEC/EN 60947, dotyczącej aparatury niskonapięciowej, co jest gwarancją bezpieczeństwa użytkowania oraz pełnej kompatybilności z innymi komponentami automatyki przemysłowej. Posiada certyfikację CE oraz dopuszczenia wymagane na rynkach globalnych, co czyni go idealnym wyborem dla eksporterów maszyn.

Zastosowanie

Stycznik DILM17-10-EA znajduje szerokie zastosowanie w nowoczesnych systemach elektroenergetycznych. Jest niezastąpiony w:

• Sterowaniu silnikami: Bezpośrednie załączanie i ochrona silników elektrycznych w pompach, wentylatorach i przenośnikach.
• Systemach HVAC: Zarządzanie pracą urządzeń grzewczych oraz systemów wentylacji i klimatyzacji w budynkach komercyjnych.
• Oświetleniu: Załączanie rozbudowanych instalacji oświetleniowych o dużym poborze mocy.
• Transformatorach: Bezpieczne łączenie obwodów transformatorowych w układach zasilania.
• Automatyce procesowej: Praca w układach sterowanych automatycznie przez sterowniki PLC, czujniki ciśnienia, temperatury czy przekaźniki czasowe.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie jest przystosowane do montażu na standardowej szynie montażowej DIN 35 mm lub za pomocą śrub do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment dokręcania zacisków śrubowych, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekroje przewodów: Dobór przewodów o odpowiednim przekroju znamionowym (dostosowanym do prądu 17A) jest kluczowy dla bezpieczeństwa pożarowego.
• Blokady: Dzięki modułowej budowie, stycznik można łatwo łączyć z blokadami mechanicznymi i elektrycznymi przy użyciu dodatkowych styków pomocniczych, co pozwala na tworzenie bezpiecznych układów nawrotnych.

FAQ

1. Czy stycznik posiada wbudowane styki pomocnicze?
Tak, model DILM17-10-EA posiada jeden fabrycznie zintegrowany styk pomocniczy zwierny (1NO).

2. Jakie jest napięcie sterowania cewki?
Cewka jest przystosowana do pracy z napięciem przemiennym 230V przy częstotliwości 50Hz lub 240V przy 60Hz.

3. Czy do tego modelu można dołożyć dodatkowe styki?
Tak, seria DILM firmy EATON umożliwia rozbudowę o dodatkowe bloki styków pomocniczych montowanych czołowo lub bocznie.

4. Jaka jest maksymalna moc silnika, którą może sterować ten stycznik?
Dla standardowego napięcia 400V AC w kategorii AC-3, maksymalna moc znamionowa silnika wynosi 7,5 kW.
