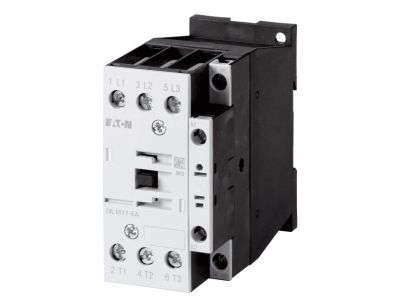

Stycznik mocy DILM 17A 3P 7,5kW 230V AC 1NC DILM17-01-EA(230V50HZ,240V60HZ) | 189911 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM17-01-EA to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym sterowaniu silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją i zostało zoptymalizowane pod kątem współpracy z nowoczesnymi jednostkami napędowymi o wysokiej klasie sprawności IE3. Znamionowy prąd roboczy dla kategorii AC-3 przy napięciu 380V/400V wynosi 18 A, co przekłada się na zdolność łączeniową dla silników o mocy do 7,5 kW.

• Wysoka wydajność: Prąd znamionowy 18 A w kategorii AC-3 gwarantuje stabilną pracę przy rozruchu i wyłączaniu standardowych silników indukcyjnych.
• Konfiguracja styków: Urządzenie wyposażone jest w 3 główne styki zwierne oraz jeden zintegrowany styk pomocniczy rozwierny (1NC), co pozwala na realizację podstawowych układów blokady lub sygnalizacji stanu pracy.
• Uniwersalne sterowanie: Cewka zasilana napięciem 230V AC (50Hz) / 240V AC (60Hz) umożliwia łatwą integrację z większością standardowych systemów automatyki.
• Zaciski śrubowe: Solidny system podłączeniowy oparty na zaciskach śrubowych zapewnia trwały styk elektryczny i odporność na drgania, co jest kluczowe w aplikacjach przemysłowych.

Zgodność z Normami

Stycznik DILM17-01-EA został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Kluczowym atutem jest pełna kompatybilność z wymogami dotyczącymi silników o klasie sprawności IE3, co potwierdza specjalne oznaczenie na opakowaniu produktu. Urządzenie wspiera kategorie użytkowania AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (standardowe silniki indukcyjne) oraz AC-4 (silniki indukcyjne przy pracy nawrotnej, impulsowaniu i hamowaniu przeciwprądem), co czyni go niezwykle wszechstronnym komponentem w szafach sterowniczych.

Zastosowanie

Dzięki swojej wytrzymałości i precyzji, stycznik EATON znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Sterowanie napędami: Bezpośredni rozruch silników indukcyjnych w pompach, wentylatorach, przenośnikach oraz kompresorach.
• Systemy grzewcze: Załączanie pieców oporowych i innych odbiorników o charakterze rezystancyjnym (kategoria AC-1).
• Automatyka budynkowa i przemysłowa: Realizacja układów sterowania w rozdzielnicach głównych i obiektowych.
• Aplikacje wymagające częstego łączenia: Dzięki wysokiej trwałości mechanicznej, stycznik doskonale radzi sobie w cyklach pracy AC-4, obejmujących cofanie i hamowanie silników.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (TS35) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić uwagę na odpowiedni moment dokręcania, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co zwiększa pewność połączenia. Przed uruchomieniem należy zweryfikować zgodność napięcia sterującego cewki (230V AC) z napięciem w obwodzie sterowania.

FAQ

• Czy ten stycznik nadaje się do silników energooszczędnych IE3? Tak, model DILM17-01-EA jest w pełni przystosowany do obsługi silników o klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Jaki jest prąd znamionowy tego urządzenia? Znamionowy prąd roboczy Ie dla kategorii AC-3 przy 400V wynosi 18 A.
• Czy urządzenie posiada styki pomocnicze? Tak, stycznik posiada jeden wbudowany styk pomocniczy rozwierny (1NC).
• Jakie jest napięcie sterowania cewki? Cewka jest przystosowana do pracy z napięciem przemiennym 230V przy częstotliwości 50Hz lub 240V przy 60Hz.
