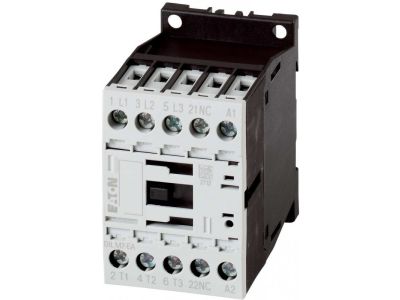

Stycznik mocy DILM 15A 3P 7,5kW 24V DC 1NO DILM15-10-EA(24VDC) | 190038 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM15-10-EA(24VDC) to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Jako element kluczowy w systemach automatyki, stycznik ten charakteryzuje się 3-biegunową konstrukcją, która umożliwia efektywne sterowanie silnikami indukcyjnymi o mocy do 7,5 kW przy napięciu 400 V. Urządzenie zostało wyposażone w cewkę sterującą na napięcie stałe 24V DC, co czyni je idealnym rozwiązaniem do bezpośredniej współpracy ze sterownikami PLC i systemami niskonapięciowymi.

• Wysoka wydajność prądowa: Znamionowy prąd roboczy w kategorii AC-3 (380V/400V) wynosi 15,5 A, co pozwala na stabilną pracę standardowych silników indukcyjnych.
• Wszechstronność kategorii użytkowych: Urządzenie wspiera kategorie AC-1 (obciążenia nieindukcyjne, piece oporowe), AC-3 (rozruch i wyłączanie silników w trakcie pracy) oraz AC-4 (nawrotne sterowanie silnikami, hamowanie przeciwprądem).
• Zintegrowany styk pomocniczy: Konfiguracja 1NO (jeden styk zwierny) umożliwia łatwą realizację układów podtrzymania lub sygnalizację stanu pracy do systemu nadrzędnego.
• Solidne zaciski śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje trwałe połączenie przewodów i odporność na drgania mechaniczne.

Zgodność z Normami

Stycznik EATON DILM15-10-EA został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach profesjonalnych. Urządzenie spełnia wymagania normy IEC/EN 60947, co potwierdza jego zdolność do pracy jako aparatura niskonapięciowa w trudnych warunkach przemysłowych. Dzięki wysokiej jakości wykonania, produkt charakteryzuje się prądem cieplnym umownym Ith na wolnym powietrzu wynoszącym 22 A (przy 40°C), co świadczy o doskonałej odporności termicznej komponentów przewodzących.

Zastosowanie

Dzięki swojej uniwersalności, stycznik DILM15 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Układy napędowe: Bezpośredni rozruch silników klatkowych w pompach, wentylatorach oraz przenośnikach taśmowych.
• Systemy grzewcze: Sterowanie piecami oporowymi i nagrzewnicami w kategorii AC-1, gdzie prąd cieplny w obudowie wynosi do 18 A.
• Automatyka budynkowa i przemysłowa: Integracja z systemami sterowania 24V DC w celu zarządzania odbiornikami mocy.
• Praca nawrotna i impulsowa: Dzięki certyfikacji dla kategorii AC-4, stycznik może być stosowany w układach wymagających częstego załączania i cofania silnika.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zapewnienia długowieczności aparatu. Stycznik DILM15-10-EA jest przystosowany do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować odpowiedni moment siły przy dokręcaniu zacisków śrubowych, aby uniknąć przegrzewania się styków na skutek zbyt luźnego połączenia.
• Przestrzeń chłodząca: W przypadku montażu wielu styczników obok siebie w zamkniętej obudowie, należy uwzględnić prąd cieplny Ith wynoszący 18 A i zapewnić odpowiednią cyrkulację powietrza.
• Polaryzacja cewki: Przy zasilaniu 24V DC należy upewnić się, że biegunowość zasilania cewki jest zgodna z oznaczeniami na obudowie urządzenia.

FAQ

1. Czy ten stycznik posiada wbudowany układ tłumiący dla cewki DC?
Styczniki EATON z serii DILM z cewką DC zazwyczaj posiadają zintegrowane układy ochronne, jednak zawsze zaleca się weryfikację dokumentacji technicznej dla konkretnej partii produkcyjnej w celu potwierdzenia ochrony przed przepięciami łączeniowymi.

2. Jaki jest maksymalny prąd dla obciążeń czysto rezystancyjnych?
Dla kategorii AC-1 (np. grzałki), prąd znamionowy wynosi 22 A przy pracy na wolnym powietrzu w temperaturze do 40°C.

3. Czy można do tego modelu dołożyć dodatkowe styki pomocnicze?
Tak, seria DILM jest modułowa i pozwala na montaż bocznych lub czołowych bloków styków pomocniczych, co pozwala na rozbudowę logiki sterowania bez konieczności wymiany głównego aparatu.
