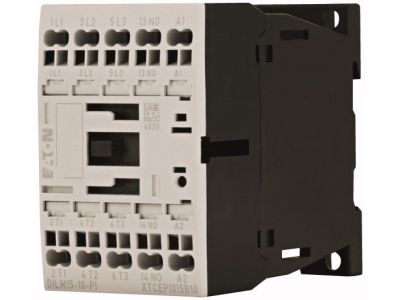

Stycznik mocy DILM 15A 3P 7,5kW 230V AC 1NO DILM15-10(230V50HZ,240V60HZ)-PI | 199249 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199249 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym sterowaniu odbiornikami energii w układach automatyki przemysłowej. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 15,5 A dla kategorii AC-3 przy napięciu 400 V, co pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie nowoczesnych zacisków wtykowych typu Push-In, które znacząco skracają czas montażu i eliminują konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Wydajność prądowa: Znamionowy prąd roboczy Ie dla kategorii AC-3 (400V) wynosi 15,5 A, natomiast prąd cieplny umowny Ith przy 40°C na wolnym powietrzu osiąga wartość 22 A.
• Konfiguracja styków: Urządzenie posiada 3 bieguny główne oraz jeden zintegrowany styk pomocniczy zwierny (1NO), co ułatwia budowę układów sygnalizacji i blokad.
• Napięcie sterujące: Cewka zasilana napięciem 230V AC (50Hz) / 240V AC (60Hz) jest standardem w większości szaf sterowniczych.
• Technologia Push-In: Beznarzędziowy system podłączania przewodów gwarantuje stały docisk i wysoką niezawodność styku.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi aparatury niskiego napięcia. Spełnia wymagania kategorii użytkowych AC-1, AC-3 oraz AC-4, co potwierdza jego wszechstronność w trudnych warunkach eksploatacyjnych. Należy jednak zwrócić uwagę, że zgodnie ze specyfikacją producenta, model ten nie jest dedykowany do bezpośredniej współpracy z silnikami o wysokiej klasie sprawności IE3, co jest istotnym parametrem przy projektowaniu nowoczesnych, energooszczędnych układów napędowych.

Zastosowanie

Stycznik DILM15-10 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w prefabrykacji rozdzielnic sterowniczych oraz utrzymaniu ruchu. Dzięki obsłudze wielu kategorii użytkowych, urządzenie idealnie sprawdza się w następujących obszarach:

• Kategoria AC-1: Sterowanie obciążeniami nieindukcyjnymi, takimi jak piece oporowe czy systemy ogrzewania przemysłowego.
• Kategoria AC-3: Standardowe uruchamianie i wyłączanie silników indukcyjnych klatkowych w pompach, wentylatorach i przenośnikach.
• Kategoria AC-4: Praca w trybie nawrotnym, impulsowanie oraz hamowanie przeciwprądem silników indukcyjnych.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, instalacja przewodów jest intuicyjna – sztywne druty lub przewody giętkie z tulejkami wystarczy wsunąć w otwór zaciskowy do momentu wyczucia oporu. W przypadku demontażu lub użycia przewodów linkowych bez tulejek, należy zwolnić mechanizm sprężynowy za pomocą dedykowanego przycisku. Należy zachować odpowiednie odstępy izolacyjne w rozdzielnicy oraz upewnić się, że prąd cieplny wewnątrz obudowy nie przekracza 18 A, aby uniknąć przegrzania aparatu.

FAQ

• Czy ten stycznik może pracować z silnikami IE3? Nie, producent wyraźnie zaznacza, że ten konkretny model nie jest odpowiedni do silników o klasie sprawności IE3. Do takich zastosowań należy wybrać dedykowane serie styczników EATON.
• Jakie są zalety zacisków Push-In w tym modelu? Główną zaletą jest szybkość montażu oraz odporność na poluzowanie połączenia pod wpływem drgań, co jest częstym problemem w tradycyjnych zaciskach śrubowych.
• Czy stycznik posiada styki pomocnicze? Tak, urządzenie jest wyposażone w jeden wbudowany styk pomocniczy zwierny (1NO).
