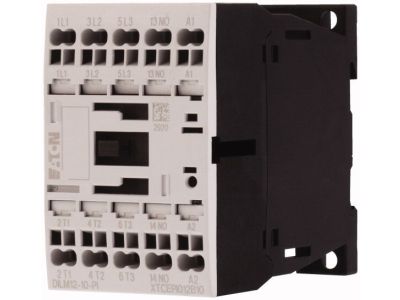

Stycznik mocy DILM 12A 3P 5,5kW 24V DC 1NO DILM12-10(24VDC)-PI | 199243 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON DILM12-10(24VDC)-PI o numerze katalogowym 199243 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 12 A w kategorii AC-3 przy napięciu 400 V, co przekłada się na zdolność łączeniową dla silników o mocy do 5,5 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków wtykowych Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Trójbiegunowa konstrukcja (3P): Zapewnia pełną kompatybilność z układami trójfazowymi.
• Sterowanie 24V DC: Cewka zasilana prądem stałym pozwala na bezpośrednią współpracę z wyjściami sterowników PLC bez konieczności stosowania dodatkowych przekaźników pośredniczących.
• Styk pomocniczy 1NO: Zintegrowany styk zwierny umożliwia łatwą realizację układów podtrzymania lub sygnalizację stanu pracy do systemu nadrzędnego.
• Kompatybilność z IE3: Konstrukcja stycznika została zoptymalizowana pod kątem obsługi silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w środowisku przemysłowym. Stycznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność jako aparatury niskiego napięcia. Urządzenie posiada certyfikację pozwalającą na pracę w kategoriach użytkowania:

• AC-1: Obciążenia nieindukcyjne lub o małej indukcyjności, takie jak piece oporowe.
• AC-3: Standardowe silniki indukcyjne klatkowe – rozruch i wyłączanie w trakcie pracy.
• AC-4: Silniki indukcyjne klatkowe wymagające rozruchu, hamowania przeciwprądem oraz impulsowania.

Zastosowanie

Dzięki swojej wszechstronności, stycznik DILM12-10 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do sterowania napędami pomp, wentylatorów, przenośników oraz sprężarek. Specjalna konstrukcja styków pozwala na bezawaryjną pracę przy sterowaniu grzałkami w systemach HVAC oraz w układach sterowania oświetleniem o dużej mocy. Możliwość pracy z silnikami klasy IE3 sprawia, że jest to komponent przyszłościowy, gotowy na modernizację parków maszynowych w kierunku energooszczędności.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami mogą być montowane poprzez bezpośrednie wciśnięcie w zacisk, co eliminuje ryzyko błędu ludzkiego związanego z niewłaściwym momentem dokręcania. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz o sprawdzeniu poprawności polaryzacji przy podłączaniu cewki 24V DC. Urządzenie jest przystosowane do pracy w pionowej pozycji montażowej, a jego kompaktowa obudowa pozwala na optymalne wykorzystanie miejsca w szafie sterowniczej.

FAQ

• Czy zaciski Push-In są odporne na drgania? Tak, technologia Push-In zapewnia stały docisk sprężynowy, który jest znacznie bardziej odporny na wibracje i wstrząsy niż tradycyjne zaciski śrubowe.
• Czy ten stycznik może współpracować z silnikami o mocy powyżej 5,5 kW? Przy napięciu 400V AC-3 maksymalna moc silnika wynosi 5,5 kW. Dla większych mocy należy dobrać model o wyższym prądzie znamionowym (np. DILM15).
• Czy cewka 24V DC posiada wbudowany układ ochronny? Styczniki EATON z serii DILM w wersji DC zazwyczaj posiadają zintegrowane układy tłumiące przepięcia, co chroni wyjścia sterowników PLC przed uszkodzeniem.
