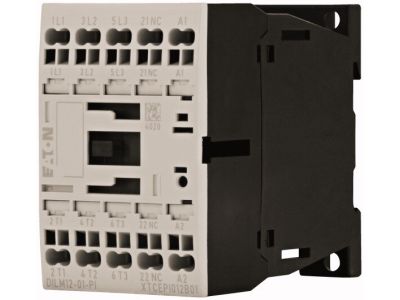

Stycznik mocy DILM 12A 3P 5,5kW 24V DC 1NC DILM12-01(24VDC)-PI | 199248 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199248 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 12 A przy napięciu 400 V w kategorii AC-3, co przekłada się na zdolność łączeniową dla standardowych silników indukcyjnych o mocy do 5,5 kW. Wyposażenie stycznika w cewkę sterującą na napięcie bezpieczne 24 V DC sprawia, że jest on idealnym komponentem do nowoczesnych układów automatyki opartych na sterownikach PLC.

• Technologia Push-In: Zastosowanie innowacyjnych zacisków wtykowych typu Push-In pozwala na błyskawiczny montaż przewodów bez użycia narzędzi, co znacząco redukuje czas prefabrykacji rozdzielnic i eliminuje ryzyko poluzowania się połączeń pod wpływem drgań.
• Kompatybilność z IE3: Stycznik został zoptymalizowany pod kątem obsługi silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.
• Konfiguracja styków: Urządzenie posiada 3 główne bieguny prądowe oraz jeden zintegrowany styk pomocniczy rozwierny (1NC), umożliwiający realizację blokad elektrycznych lub sygnalizację stanu pracy.
• Wszechstronność kategorii użytkowych: Aparat jest certyfikowany do pracy w kategoriach AC-1 (obciążenia rezystancyjne), AC-3 (silniki klatkowe) oraz AC-4 (praca nawrotna i impulsowanie).

Zgodność z Normami

Produkt spełnia rygorystyczne międzynarodowe standardy bezpieczeństwa i jakości. Jest w pełni zgodny z normą IEC/EN 60947, co gwarantuje niezawodność w trudnych warunkach eksploatacyjnych. Specjalne oznaczenie logo IE3 na opakowaniu potwierdza, że stycznik przeszedł testy pod kątem współpracy z energooszczędnymi jednostkami napędowymi, zapewniając stabilną pracę nawet przy gwałtownych skokach natężenia prądu podczas rozruchu.

Zastosowanie

Stycznik EATON DILM12-01 znajduje szerokie zastosowanie w sektorze B2B, w tym w:

• Układach napędowych: Sterowanie pracą silników indukcyjnych w transporterach, pompach i wentylatorach.
• Ogrzewnictwie przemysłowym: Załączanie pieców oporowych i promienników w kategorii AC-1.
• Automatyce budynkowej: Zarządzanie systemami HVAC i oświetleniem wielkopowierzchniowym.
• Maszynach OEM: Dzięki kompaktowej budowie i szybkozłączom Push-In jest chętnie wybierany przez producentów maszyn seryjnych.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TH35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami o odpowiednim przekroju wystarczy wsunąć w gniazdo zacisku do momentu wyczucia oporu. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz o weryfikacji napięcia sterującego 24 V DC przed podaniem zasilania na cewkę. Brak konieczności okresowego dokręcania śrub (dzięki zaciskom sprężynowym) znacząco obniża koszty serwisowe instalacji.

FAQ

• Czy ten stycznik wymaga użycia narzędzi do podłączenia przewodów? Nie, dzięki zaciskom Push-In montaż przewodów przygotowanych (z tulejkami) lub drutów odbywa się beznarzędziowo.
• Czy urządzenie może pracować z silnikami o mocy powyżej 5,5 kW? Przy napięciu 400V AC-3 maksymalna moc znamionowa to 5,5 kW. Dla większych obciążeń należy dobrać model o wyższym prądzie znamionowym (np. DILM15).
• Czy styk pomocniczy 1NC jest wbudowany? Tak, stycznik posiada fabrycznie zintegrowany jeden styk pomocniczy rozwierny, co ułatwia budowę układów sterowania bez konieczności dokupowania dodatkowych bloków styków.
