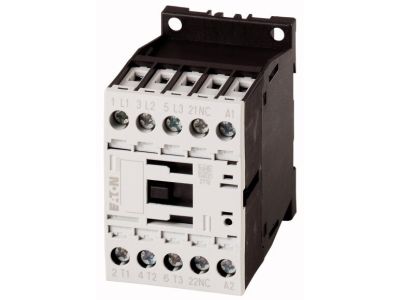

Stycznik mocy DILM 12A 3P 5,5kW 24V DC 1NC DILM12-01(24VDC) | 276880 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 276880 to zaawansowane urządzenie łączeniowe, zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 12 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami trójfazowymi o mocy do 5,5 kW przy napięciu 400 V. Wyposażenie stycznika w cewkę sterującą na napięcie stałe 24V DC sprawia, że jest on idealnym rozwiązaniem do bezpośredniej współpracy z wyjściami sterowników PLC, eliminując konieczność stosowania dodatkowych przekaźników pośredniczących.

• Konfiguracja styków: Urządzenie posiada 3 główne styki zwierne (3P) oraz jeden zintegrowany styk pomocniczy rozwierny (1NC), który umożliwia realizację blokad elektrycznych oraz sygnalizację stanu pracy.
• Wysoka trwałość: Konstrukcja serii DILM gwarantuje wysoką wytrzymałość mechaniczną i elektryczną, co przekłada się na długą żywotność nawet przy dużej częstotliwości łączeń.
• Kompaktowa budowa: Optymalne wymiary obudowy pozwalają na oszczędność miejsca w szafie sterowniczej, zachowując jednocześnie doskonałe parametry odprowadzania ciepła.

Zgodność z Normami

Stycznik DILM12-01(24VDC) został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia on wymagania normy IEC/EN 60947, co potwierdza jego przydatność do pracy w niskonapięciowych aparaturach rozdzielczych i sterowniczych. Posiada certyfikację CE oraz dopuszczenia uznanych jednostek certyfikujących, co gwarantuje bezpieczeństwo użytkowania w instalacjach na całym świecie oraz pełną kompatybilność z systemami automatyki przemysłowej.

Zastosowanie

Dzięki swojej wszechstronności, stycznik EATON znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa:

• Sterowanie silnikami: Bezpośrednie załączanie i ochrona silników elektrycznych w układach napędowych pomp, wentylatorów oraz przenośników.
• Systemy HVAC: Zarządzanie pracą urządzeń grzewczych, wentylacyjnych i klimatyzacyjnych.
• Oświetlenie i infrastruktura: Załączanie rozbudowanych obwodów oświetleniowych oraz transformatorów w obiektach komercyjnych i przemysłowych.
• Automatyka procesowa: Realizacja logicznych uzależnień w układach sterowania dzięki wykorzystaniu styków pomocniczych i blokad.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla bezawaryjnej pracy urządzenia. Stycznik jest przystosowany do montażu na standardowej szynie DIN 35 mm, co znacząco przyspiesza prace instalacyjne. Podczas podłączania przewodów należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwały kontakt elektryczny i uniknąć przegrzewania się styków. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. W przypadku montażu kilku urządzeń obok siebie, należy zachować odpowiednie odstępy wentylacyjne zgodnie z dokumentacją techniczną producenta.

FAQ

• Czy ten stycznik posiada wbudowany układ tłumiący? Tak, wersje z cewką DC w serii DILM posiadają fabrycznie zintegrowane układy ochronne (transile), co chroni elektronikę sterującą przed przepięciami indukowanymi w cewce.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja stycznika pozwala na montaż czołowych lub bocznych bloków styków pomocniczych, co zwiększa możliwości konfiguracyjne urządzenia.
• Jakie jest napięcie sterowania tego modelu? Ten konkretny model (276880) jest zasilany napięciem 24V DC, co jest standardem w nowoczesnych systemach sterowania opartych na zasilaczach impulsowych.
