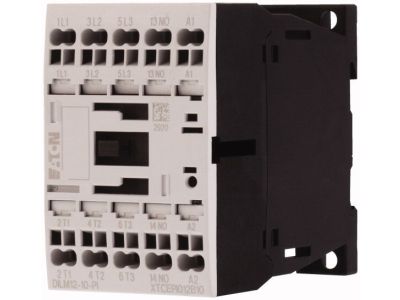

Stycznik mocy DILM 12A 3P 5,5kW 24V AC 1NO DILM12-10(24VDC)-PI | 199241 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199241 to zaawansowane rozwiązanie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 12 A w kategorii AC-3 przy napięciu 400 V, co pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków wtykowych Push-In, która znacząco skraca czas montażu i eliminuje konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Wydajność prądowa: Znamionowy prąd roboczy Ie = 12 A dla kategorii AC-3 oraz prąd cieplny Ith wynoszący 22 A w otwartej przestrzeni.
• Konfiguracja styków: Urządzenie 3-biegunowe wyposażone w jeden zintegrowany styk pomocniczy zwierny (1NO).
• Napięcie sterujące: Cewka zasilana napięciem 24V DC, co jest standardem w nowoczesnych systemach automatyki i sterowania PLC.
• Kompatybilność IE3: Stycznik został zoptymalizowany pod kątem obsługi silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Jest w pełni zgodny z normą IEC/EN 60947, co gwarantuje niezawodność w pracy pod obciążeniem w kategoriach użytkowania AC-1, AC-3 oraz AC-4. Dzięki temu stycznik może być bezpiecznie stosowany zarówno do obciążeń nieindukcyjnych (np. piece oporowe), jak i do ciężkiego rozruchu silników indukcyjnych, w tym nawrotnego sterowania i pracy impulsowej.

Zastosowanie

Stycznik DILM12-10(24VDC)-PI znajduje szerokie zastosowanie w sektorze B2B, w tym w budowie maszyn, prefabrykacji szaf sterowniczych oraz systemach HVAC. Dzięki swojej uniwersalności idealnie nadaje się do:

• Sterowania standardowymi silnikami indukcyjnymi w układach napędowych.
• Zasilania elementów grzejnych w piecach przemysłowych (kategoria AC-1).
• Obsługi procesów wymagających częstego załączania i wyłączania, takich jak przenośniki czy pompy.
• Systemów automatyki budynkowej, gdzie wymagana jest wysoka niezawodność i kompaktowe wymiary.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody o odpowiednim przekroju (sztywne lub z tulejkami) wystarczy wsunąć w gniazdo zacisku, co gwarantuje optymalną siłę docisku bez użycia narzędzi. Należy pamiętać o zachowaniu odpowiednich odstępów wentylacyjnych w obudowie, szczególnie gdy prąd cieplny wewnątrz rozdzielnicy osiąga wartości zbliżone do 18 A. Przed uruchomieniem należy zweryfikować poprawność napięcia sterującego 24V DC podawanego na zaciski cewki.

FAQ

• Czy zaciski Push-In są odporne na wibracje? Tak, technologia Push-In zapewnia stały docisk sprężynowy, który jest znacznie bardziej odporny na poluzowanie pod wpływem drgań niż tradycyjne zaciski śrubowe.
• Czy ten stycznik może współpracować z silnikami energooszczędnymi? Tak, model ten jest w pełni przystosowany do obsługi silników o klasie sprawności IE3, radząc sobie z ich specyficzną charakterystyką prądową.
• Jakie jest napięcie sterujące cewki? Prezentowany model jest sterowany napięciem stałym 24V DC, co pozwala na bezpośrednie podłączenie do wyjść tranzystorowych sterowników PLC.
