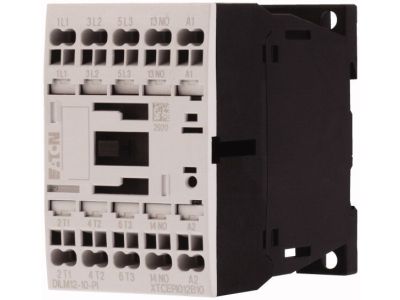

Stycznik mocy DILM 12A 3P 5,5kW 230V AC 1NO DILM12-10(230V50HZ,240V60HZ)-PI | 199239 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o oznaczeniu DILM12-10(230V50HZ,240V60HZ)-PI to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 12 A w kategorii AC-3 (przy napięciu 380 V / 400 V), co pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnej technologii zacisków sprężynowych typu Push-In. Rozwiązanie to eliminuje konieczność okresowego dokręcania śrub, co znacząco skraca czas montażu oraz zwiększa odporność połączeń na wibracje i wstrząsy występujące w trudnych warunkach pracy.

• Wydajność energetyczna: Stycznik jest w pełni kompatybilny z silnikami klasy IE3, co czyni go idealnym wyborem dla nowoczesnych, energooszczędnych systemów napędowych.
• Konfiguracja styków: Urządzenie posiada 3 główne bieguny prądowe oraz jeden zintegrowany zestyk zwierny (1NO), pełniący funkcję pomocniczą.
• Parametry termiczne: Konwencjonalny prąd termiczny Ith przy 40°C wynosi 22 A w wolnym powietrzu, co zapewnia bezpieczny margines pracy przy obciążeniach rezystancyjnych.
• Wszechstronność sterowania: Cewka zasilana napięciem 230V AC (50Hz) / 240V AC (60Hz) pozwala na łatwą integrację ze standardowymi sieciami sterowniczymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Elementy łączeniowe są w pełni zgodne z normą EN 50012, co gwarantuje precyzyjne oznaczenie zacisków i bezpieczną współpracę z innymi komponentami automatyki. Stycznik spełnia wymagania dla kategorii użytkowych AC-1, AC-3 oraz AC-4, co potwierdza jego zdolność do pracy w zróżnicowanych cyklach obciążenia, od prostego załączania grzałek po wymagający tryb impulsowy i hamowanie przeciwprądem.

Zastosowanie

Dzięki swojej uniwersalnej konstrukcji, stycznik DILM12-10-PI znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Kategoria AC-3/AC-3e: Standardowe sterowanie silnikami indukcyjnymi w pompach, wentylatorach, przenośnikach i sprężarkach.
• Kategoria AC-1: Obsługa obciążeń nieindukcyjnych lub słabo indukcyjnych, takich jak przemysłowe piece oporowe i systemy ogrzewania.
• Kategoria AC-4: Praca w ciężkich warunkach, w tym rozruch silników klatkowych, tryb nawrotny oraz sterowanie impulsowe maszyn produkcyjnych.
• Systemy modułowe: Możliwość rozbudowy o moduły wyłączników pomocniczych serii DILM12-XHI…-PI oraz DILA-XHI(V)…-PI pozwala na tworzenie złożonych układów logicznych i sygnalizacyjnych.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN lub płycie montażowej. Dzięki technologii Push-In, przewody (zarówno sztywne, jak i elastyczne z tulejkami) montuje się poprzez bezpośrednie wciśnięcie w zacisk, co gwarantuje optymalną siłę docisku przez cały okres eksploatacji. Należy pamiętać o zachowaniu odpowiednich odstępów izolacyjnych oraz o doborze zabezpieczeń nadprądowych dostosowanych do prądu znamionowego silnika. W przypadku montażu w obudowie, należy uwzględnić obniżenie prądu termicznego Ith do poziomu 18 A (dla układów 3-biegunowych) ze względu na ograniczone odprowadzanie ciepła.

FAQ

• Czy zaciski Push-In wymagają specjalistycznych narzędzi? Nie, montaż przewodów odbywa się bez narzędzi, a do ich demontażu wystarczy standardowy wkrętak płaski.
• Czy stycznik może pracować z silnikami o wysokiej sprawności? Tak, urządzenie jest przystosowane do prądów rozruchowych charakterystycznych dla silników klasy IE3.
• Czy można dołożyć dodatkowe styki pomocnicze? Tak, stycznik jest kompatybilny z modułami pomocniczymi EATON serii DILM12-XHI-PI, co pozwala na rozbudowę o dodatkowe tory sygnałowe.
