Stycznik mocy DILM 12A 3P 5,5kW 230V AC 1NC DILM12-01-EA(230V50HZ,240V60HZ) | 190035 Eaton

Opis i Kluczowe Cechy

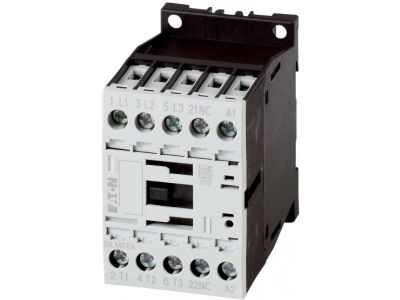

Stycznik mocy EATON z serii DILM o numerze katalogowym 190035 to zaawansowane urządzenie elektro-techniczne zaprojektowane do niezawodnego sterowania odbiornikami energii w układach automatyki przemysłowej i budynkowej. Urządzenie charakteryzuje się prądem znamionowym pracy wynoszącym 12 A w kategorii AC-3, co pozwala na efektywne załączanie silników klatkowych o mocy do 5,5 kW przy napięciu 400V. Konstrukcja oparta na trzech biegunach głównych (3P) oraz zintegrowanym styku pomocniczym rozwiernym (1NC) umożliwia budowanie bezpiecznych układów sterowania i blokad elektrycznych.

• Wysoka wydajność łączeniowa: Zdolność do pracy z silnikami o mocy 5,5 kW zapewnia szerokie spektrum zastosowań w napędach maszynowych.
• Cewka sterująca 230V AC: Standardowe napięcie sterowania 230V 50Hz / 240V 60Hz pozwala na łatwą integrację z większością systemów sterowania bez konieczności stosowania dodatkowych transformatorów.
• Kompaktowa budowa: Optymalne wymiary obudowy pozwalają na oszczędność miejsca na szynie DIN w rozdzielnicach elektrycznych.
• Trwałość mechaniczna: Solidna konstrukcja styków gwarantuje długą żywotność urządzenia nawet przy wysokiej częstotliwości łączeń.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania i pełną kompatybilność z systemami elektroenergetycznymi. Stycznik spełnia wymagania normy IEC/EN 60947, która definiuje parametry aparatury niskonapięciowej. Dzięki temu inżynierowie i instalatorzy mają pewność, że urządzenie zachowa swoje parametry znamionowe w deklarowanych warunkach pracy, zapewniając odpowiednią koordynację zabezpieczeń i odporność na zwarcia.

Zastosowanie

Stycznik DILM12-01-EA znajduje szerokie zastosowanie w profesjonalnych instalacjach elektrycznych. Jest idealnym rozwiązaniem do:

• Sterowania silnikami elektrycznymi: Bezpośrednie załączanie i ochrona napędów w pompach, wentylatorach oraz przenośnikach.
• Systemów oświetleniowych: Zarządzanie rozbudowanymi obwodami oświetlenia przemysłowego i zewnętrznego.
• Układów grzewczych: Precyzyjne załączanie grzałek w piecach przemysłowych i systemach HVAC.
• Automatyki procesowej: Praca w układach sterowania zależnych od czasu, ciśnienia lub temperatury przy współpracy z czujnikami i sterownikami PLC.
• Tworzenia blokad: Wykorzystanie styku pomocniczego 1NC do realizacji wzajemnych uzależnień między stycznikami w układach nawrotnych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla bezawaryjnej pracy urządzenia. Stycznik jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm. Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania zacisków: Należy stosować odpowiedni moment siły, aby zapewnić trwały styk elektryczny i uniknąć przegrzewania się przewodów.
• Przekrój przewodów: Dobór przewodów o odpowiednim przekroju znamionowym (dostosowanym do prądu 12A) gwarantuje stabilne przesyłanie energii i minimalizację spadków napięcia.
• Orientacja montażowa: Choć stycznik jest odporny na wstrząsy, zaleca się montaż w pozycji pionowej dla optymalnego odprowadzania ciepła.
• Podłączenie cewki: Zaciski A1 i A2 muszą być zasilone napięciem zgodnym ze specyfikacją (230V AC), aby uniknąć uszkodzenia elektromagnesu.

FAQ

1. Czy ten stycznik posiada styki pomocnicze?
Tak, model DILM12-01-EA posiada fabrycznie wbudowany jeden styk pomocniczy rozwierny (1NC), który może być wykorzystany w obwodach sygnalizacji lub blokady.

2. Jaką maksymalną moc silnika mogę podłączyć do tego urządzenia?
Stycznik jest dedykowany do silników o maksymalnej mocy 5,5 kW przy napięciu znamionowym 400V AC w kategorii użytkowania AC-3.

3. Czy można rozbudować ten stycznik o dodatkowe styki?
Tak, seria DILM firmy EATON charakteryzuje się modułowością, co pozwala na montaż dodatkowych bloków styków pomocniczych montowanych czołowo lub bocznie.
