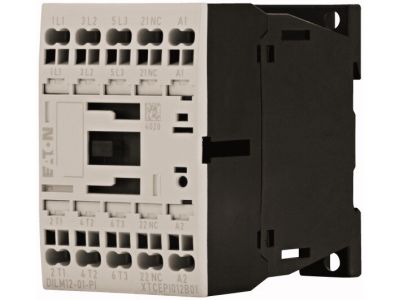

Stycznik mocy DILM 12A 3P 5,5kW 230V AC 1NC DILM12-01(230V50HZ,240V60HZ)-PI | 199244 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM o numerze katalogowym 199244 to zaawansowane rozwiązanie elektrotechniczne zaprojektowane z myślą o niezawodnym sterowaniu silnikami elektrycznymi oraz innymi odbiornikami energii w wymagających środowiskach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem roboczym wynoszącym 12 A dla kategorii AC-3 przy napięciu 400 V, co przekłada się na zdolność łączeniową dla silników o mocy do 5,5 kW. Kluczowym wyróżnikiem tego modelu jest zastosowanie innowacyjnych zacisków wtykowych typu Push-In, które znacząco skracają czas montażu i eliminują konieczność okresowego dokręcania śrub, zapewniając trwałe i odporne na wstrząsy połączenie elektryczne.

• Wysoka wydajność: Znamionowy prąd roboczy AC-1 (obciążenia nieindukcyjne) wynosi aż 22 A przy temperaturze otoczenia 40°C.
• Konfiguracja styków: Urządzenie posiada 3 główne tory prądowe oraz jeden zintegrowany styk pomocniczy rozwierny (1NC).
• Napięcie sterujące: Cewka zasilana napięciem 230V AC (50Hz) / 240V AC (60Hz) pozwala na łatwą integrację ze standardowymi układami sterowania.
• Kompatybilność IE3: Konstrukcja stycznika została zoptymalizowana pod kątem obsługi silników o wysokiej klasie sprawności IE3, które charakteryzują się wyższymi prądami rozruchowymi.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje bezpieczeństwo i powtarzalność parametrów. Stycznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do pracy w kategoriach użytkowania AC-1, AC-3 oraz AC-4. Dzięki temu urządzenie może być stosowane w układach rozruchu bezpośredniego, nawrotnych oraz przy sterowaniu impulsowym (praca krokowa). Stopień ochrony oraz izolacja materiałów obudowy zapewniają bezpieczną eksploatację w szafach sterowniczych przy zachowaniu odpowiednich odstępów izolacyjnych.

Zastosowanie

Stycznik DILM12-01 znajduje szerokie zastosowanie w automatyce budynkowej i przemysłowej. Dzięki swojej wszechstronności idealnie nadaje się do:

• Sterowania silnikami indukcyjnymi: Rozruch i wyłączanie standardowych silników klatkowych w maszynach i urządzeniach.
• Systemów grzewczych: Obsługa pieców oporowych i obciążeń o małej indukcyjności (kategoria AC-1).
• Układów napędowych: Praca w trudnych warunkach (AC-4), w tym hamowanie przeciwprądem oraz sterowanie impulsowe.
• Modernizacji rozdzielnic: Dzięki kompaktowym wymiarom i technologii Push-In jest doskonałym wyborem przy prefabrykacji nowoczesnych szaf sterowniczych.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie montażowej DIN (TS35). Dzięki technologii Push-In, przewody sztywne lub elastyczne z tulejkami mogą być montowane bezpośrednio poprzez wciśnięcie w zacisk, co gwarantuje optymalny docisk powierzchniowy. Należy pamiętać o zachowaniu odpowiedniej temperatury pracy – w przypadku montażu w szczelnej obudowie, prąd cieplny umowny Ith zostaje zredukowany do 18 A. Przed uruchomieniem należy zweryfikować zgodność napięcia cewki (230V AC) z napięciem w obwodzie sterowania oraz upewnić się, że styk pomocniczy 1NC jest prawidłowo wpięty w logikę bezpieczeństwa lub sygnalizacji.

FAQ

• Czy technologia Push-In jest odporna na wibracje? Tak, zaciski wtykowe Push-In zapewniają stałą siłę docisku, która nie ulega osłabieniu pod wpływem drgań, co jest przewagą nad tradycyjnymi zaciskami śrubowymi.
• Czy mogę użyć tego stycznika do silnika 5,5 kW? Tak, stycznik jest dedykowany do silników o mocy do 5,5 kW przy napięciu 400 V w kategorii AC-3.
• Co oznacza oznaczenie DILM12-01? Cyfra 12 oznacza znamionowy prąd roboczy (12A), natomiast końcówka -01 informuje o obecności jednego styku pomocniczego rozwiernego (NC).
