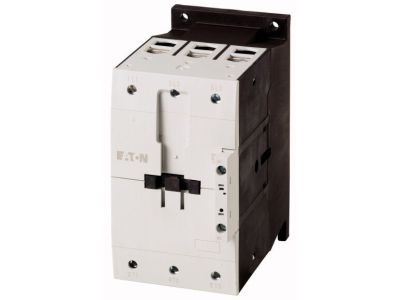

Stycznik mocy DILM 115A 3P 55kW 230V AC DILM115(RAC240) | 239548 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILM115 (numer katalogowy 239548) to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 115 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 55 kW przy napięciu 400 V. Kluczowym elementem konstrukcyjnym jest zastosowanie podwójnego zacisku skrzynkowego, który gwarantuje niezawodne i trwałe połączenie przewodów o różnych przekrojach poprzecznych w jednym punkcie styku, eliminując ryzyko poluzowania się styków pod wpływem drgań.

• Wydajność energetyczna: Cewki zakresowe charakteryzują się minimalną stratą mocy, co przekłada się na mniejsze nagrzewanie się rozdzielnicy.
• Zintegrowana ochrona: Wbudowany układ ochronny cewki zabezpiecza przed przepięciami, co zwiększa żywotność komponentów elektronicznych w układzie sterowania.
• Unifikacja wymiarów: Identyczne gabaryty dla wersji zasilanych prądem przemiennym (AC) oraz stałym (DC) znacząco ułatwiają projektowanie prefabrykatów i pozwalają na stosowanie tych samych akcesoriów montażowych.
• Szybki montaż: Czołowe przyłącza umożliwiają błyskawiczne okablowanie, co skraca czas prac instalacyjnych i serwisowych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo użytkowania w instalacjach niskiego napięcia. Stycznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego zdolność do pracy w trudnych warunkach łączeniowych. Dodatkowo, opcjonalna pokrywa ochronna pozwala na uzyskanie stopnia ochrony IP2X, chroniąc personel przed przypadkowym dotknięciem części pod napięciem (ochrona przed dotykiem palcem).

Zastosowanie

Stycznik DILM115 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Sterowania pracą silników klatkowych o dużej mocy (do 55 kW).
• Układów załączania oświetlenia przemysłowego i systemów grzewczych.
• Systemów wentylacji i klimatyzacji w obiektach wielkokubaturowych.
• Budowy układów nawrotnych oraz układów gwiazda-trójkąt przy wykorzystaniu dedykowanych akcesoriów, takich jak zwory punktu gwiazdowego czy blokady mechaniczne.

Wskazówki Montażowe

Podczas instalacji stycznika EATON DILM115 należy zwrócić uwagę na odpowiedni moment dokręcania zacisków skrzynkowych, aby zapewnić optymalną przewodność i uniknąć przegrzewania się styków. Dzięki czołowemu dostępowi do zacisków, montaż w ciasnych przestrzeniach rozdzielnic jest znacznie ułatwiony. Urządzenie wspiera szeroką gamę akcesoriów, w tym montowane bocznie lub czołowo moduły styków pomocniczych, elektroniczne moduły czasowe oraz przekaźniki przeciążeniowe, które można integrować bezpośrednio ze stycznikiem w celu stworzenia kompletnego układu rozruchowego.

FAQ

1. Czy do tego modelu można podłączyć styki pomocnicze?
Tak, konstrukcja pozwala na montaż zarówno czołowych modułów łączników pomocniczych, jak i modułów montowanych bocznie, co pozwala na elastyczną konfigurację sygnałów zwrotnych do sterownika PLC.

2. Jakie jest napięcie sterujące cewki?
Model ten wyposażony jest w cewkę na napięcie 230V AC (oznaczenie RAC240), która posiada wbudowany układ ochronny.

3. Czy wymiary wersji AC i DC są takie same?
Tak, EATON ujednolicił wymiary styczników DILM dla obu rodzajów zasilania, co pozwala na standaryzację projektów szaf sterowniczych.
