Stycznik mocy DILEM 9A 3P 4kW 24V DC 1NO DILEM-10-G(24VDC) | 010213 Eaton

Opis i Kluczowe Cechy

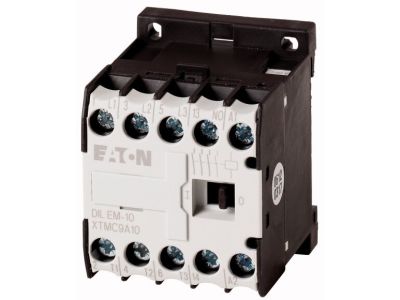

Stycznik mocy EATON DILEM-10-G(24VDC) to kompaktowe i niezawodne rozwiązanie z serii mini-styczników, zaprojektowane z myślą o wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 9A, co przy standardowym napięciu 400V pozwala na sterowanie silnikami o mocy do 4kW (kategoria AC-3). Dzięki zastosowaniu cewki zasilanej napięciem stałym 24V DC, stycznik idealnie integruje się z nowoczesnymi systemami sterowania PLC, zapewniając stabilność pracy i niskie zużycie energii.

• Trójbiegunowa konstrukcja (3P): Umożliwia bezpieczne łączenie obwodów głównych w układach trójfazowych.
• Zintegrowany styk pomocniczy 1NO: Wyposażony w mechanizm zestyków wymuszonych, co jest kluczowe dla systemów bezpieczeństwa i monitorowania stanu urządzenia.
• Wyjątkowa trwałość: Mechaniczna żywotność oszacowana na 10 milionów cykli łączeniowych gwarantuje długoletnią, bezawaryjną eksploatację nawet przy wysokiej częstotliwości załączeń.
• Zintegrowany układ ochronny: Wbudowane zabezpieczenie chroni cewkę przed przepięciami, co eliminuje konieczność stosowania zewnętrznych modułów ochronnych.
• Możliwość rozbudowy: Konstrukcja pozwala na dołączenie do 4 dodatkowych łączników pomocniczych, co znacząco zwiększa elastyczność konfiguracji układu sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN60947, co definiuje jego parametry w zakresie aparatury niskonapięciowej. Znamionowe napięcie izolacji (Ui) wynosi 690V, co zapewnia odpowiedni margines bezpieczeństwa w instalacjach przemysłowych. Dodatkowo, urządzenie oferuje stopień ochrony IP20 oraz pełne zabezpieczenie przed dotknięciem palcem zgodnie z wytycznymi VDE 0106 cz.100, co minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.

Zastosowanie

Dzięki swoim niewielkim gabarytom i wysokiej wydajności, stycznik DILEM-10-G znajduje szerokie zastosowanie w różnych gałęziach przemysłu:

• Sterowanie silnikami: Idealny do bezpośredniego rozruchu małych silników klatkowych o mocy do 4kW.
• Systemy automatyki: Doskonale sprawdza się jako element wykonawczy współpracujący ze sterownikami logicznymi (PLC) w szafach sterowniczych o ograniczonej przestrzeni.
• Układy HVAC: Stosowany w sterowaniu wentylatorami, pompami oraz nagrzewnicami.
• Maszyny OEM: Często wybierany przez producentów maszyn ze względu na modułowość i dostępność akcesoriów, takich jak blokady mechaniczne czy zwory punktu gwiazdowego.

Wskazówki Montażowe

Montaż stycznika EATON DILEM jest intuicyjny i pozwala na optymalizację czasu pracy instalatora. Urządzenie można zamontować na standardowej szynie montażowej DIN (TS35) lub bezpośrednio na płycie montażowej za pomocą śrub. Połączenia elektryczne realizowane są poprzez solidne zaciski śrubowe, które zapewniają trwały styk nawet w warunkach występowania wibracji. Podczas instalacji zaleca się stosowanie odpowiedniego momentu dokręcania, aby uniknąć uszkodzenia gwintów i zapewnić optymalną przewodność. Dzięki kompaktowej budowie, styczniki te mogą być montowane gęsto obok siebie, co pozwala na znaczną oszczędność miejsca w rozdzielnicy.

FAQ

• Czy stycznik posiada wbudowaną diodę zabezpieczającą? Tak, model DILEM-10-G(24VDC) posiada zintegrowane połączenie ochronne dla cewki DC, co chroni elektronikę sterującą przed przepięciami indukowanymi.
• Jakie akcesoria można dokupić do tego modelu? Dostępny jest szeroki wachlarz akcesoriów, w tym moduły styków pomocniczych, blokady mechaniczne, komplety okablowania do układów nawrotnych oraz układy ochronne.
• Czy styk pomocniczy 1NO jest wystarczający do układu podtrzymania? Tak, wbudowany styk normalnie otwarty (1NO) jest standardowo wykorzystywany w układach sterowania do realizacji funkcji podtrzymania zasilania cewki po zwolnieniu przycisku 'Start'.
