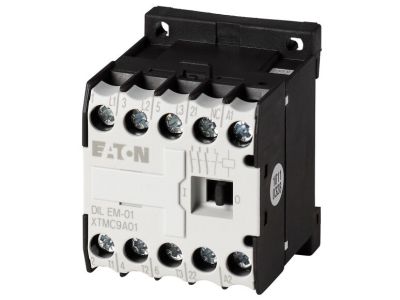

Stycznik mocy DILEM 9A 3P 4kW 24V DC 1NC DILEM-01-G(24VDC) | 010343 Eaton

Opis i Kluczowe Cechy

Stycznik mocy EATON z serii DILEM to kompaktowe i niezawodne rozwiązanie przeznaczone do sterowania silnikami elektrycznymi oraz innymi odbiornikami energii w układach automatyki przemysłowej. Model DILEM-01-G(24VDC) charakteryzuje się prądem znamionowym 9A oraz mocą łączeniową wynoszącą 4 kW (dla kategorii AC-3 przy 400V). Urządzenie zostało wyposażone w trzy bieguny główne oraz jeden zintegrowany styk pomocniczy rozwierny (1NC) o działaniu wymuszonym, co jest kluczowe dla systemów bezpieczeństwa i monitorowania stanu pracy urządzenia.

• Napięcie sterujące: Cewka zasilana prądem stałym 24V DC z wbudowanym układem ochronnym, co eliminuje konieczność stosowania zewnętrznych ograniczników przepięć.
• Trwałość mechaniczna: Wyjątkowa żywotność wynosząca 10 milionów cykli łączeniowych gwarantuje długoletnią, bezawaryjną pracę nawet w wymagających aplikacjach.
• Izolacja: Znamionowe napięcie izolacji (Ui) na poziomie 690V zapewnia wysoki margines bezpieczeństwa elektrycznego.
• Rozbudowa: Modułowa konstrukcja pozwala na dołączenie do 4 dodatkowych łączników pomocniczych, co zwiększa elastyczność projektową.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN60947 dotyczącej niskonapięciowej aparatury rozdzielczej i sterowniczej. Dodatkowo, urządzenie zapewnia pełną ochronę przed dotknięciem palcem lub grzbietem dłoni zgodnie z wytycznymi VDE 0106 cz.100. Stopień ochrony IP20 gwarantuje bezpieczną eksploatację wewnątrz obudów i szaf sterowniczych, chroniąc przed dostępem do części niebezpiecznych.

Zastosowanie

Stycznik DILEM-01-G(24VDC) znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn, systemach HVAC oraz rozdzielnicach niskiego napięcia. Dzięki sterowaniu 24V DC idealnie współpracuje ze sterownikami PLC i systemami wizualizacji. Jest doskonałym wyborem do:

• Bezpośredniego rozruchu silników klatkowych o mocy do 4 kW.
• Sterowania układami oświetleniowymi i grzewczymi.
• Systemów transportu bliskiego i przenośników.
• Układów pomocniczych w dużych instalacjach przemysłowych, gdzie wymagana jest separacja galwaniczna i pewność łączenia.

Wskazówki Montażowe

Montaż stycznika jest intuicyjny i pozwala na optymalizację miejsca w szafie sterowniczej. Urządzenie można zamontować na standardowej szynie montażowej DIN (TS35) lub przykręcić bezpośrednio do płyty montażowej za pomocą śrub. Połączenia elektryczne realizowane są poprzez solidne zaciski śrubowe, które zapewniają trwały styk nawet w warunkach występowania drgań. Podczas instalacji zaleca się stosowanie odpowiednich momentów dokręcania, aby uniknąć przegrzewania się styków. Dzięki dostępności akcesoriów, takich jak blokady mechaniczne czy zwory punktu gwiazdowego, możliwa jest szybka budowa układów nawrotnych oraz gwiazda-trójkąt.

FAQ

• Czy stycznik posiada wbudowaną ochronę cewki? Tak, model ten posiada zintegrowane połączenie ochronne, które zabezpiecza układ sterowania przed przepięciami powstającymi przy wyłączaniu cewki.
• Jakie akcesoria można dokupić do tego modelu? Dostępne są moduły styków pomocniczych, układy ochronne, blokady mechaniczne oraz kompletne zestawy okablowania.
• Czy styk pomocniczy 1NC jest wymuszony? Tak, styk pomocniczy jest zestykiem wymuszonym, co pozwala na jego wykorzystanie w obwodach monitorujących bezpieczeństwo.
• Jaki jest stopień ochrony urządzenia? Stycznik posiada stopień ochrony IP20, co oznacza ochronę przed ciałami stałymi o średnicy powyżej 12,5 mm.
