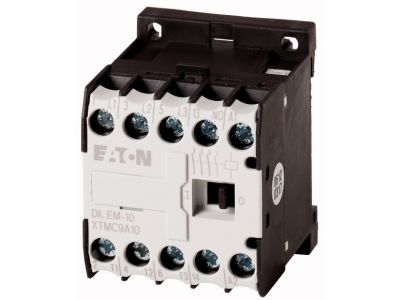

Stycznik mocy DILEM 9A 3P 4kW 24V AC 1NO DILEM-10(24V50/60HZ) | 021417 Eaton

Alternatywny kod produktu: DILEM-10(24V50/60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILEM-10(24V50/60HZ) marki EATON to kompaktowe i niezawodne rozwiązanie przeznaczone do sterowania odbiornikami energii elektrycznej w układach automatyki przemysłowej oraz instalacjach budynkowych. Urządzenie charakteryzuje się prądem znamionowym 9A oraz mocą łączeniową do 4 kW przy napięciu 400V AC-3, co czyni go idealnym wyborem do sterowania silnikami klatkowymi o mniejszej mocy. Wyposażony w cewkę sterującą na napięcie 24V AC (50/60Hz), pozwala na bezpieczną pracę w niskonapięciowych obwodach sterowania.

• Trwałość mechaniczna: Wyjątkowa żywotność wynosząca aż 7 milionów cykli łączeniowych gwarantuje długoletnią, bezawaryjną eksploatację nawet w wymagających aplikacjach o wysokiej częstotliwości pracy.
• Konfiguracja styków: Urządzenie posiada 3 główne tory prądowe oraz jeden zintegrowany styk pomocniczy zwierny (1NO) o charakterze zestyku wymuszonego, co jest kluczowe dla systemów bezpieczeństwa.
• Izolacja: Napięcie znamionowe izolacji Ui wynosi 690V, co zapewnia odpowiedni margines bezpieczeństwa w standardowych sieciach niskiego napięcia.
• Modułowość: Możliwość rozbudowy o maksymalnie 4 dodatkowe łączniki pomocnicze pozwala na elastyczne dostosowanie urządzenia do skomplikowanych schematów sterowania.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN60947, regulującej parametry aparatury niskonapięciowej. Dodatkowo, konstrukcja zapewnia stopień ochrony IP20 oraz pełne zabezpieczenie przed dotknięciem palcem lub grzbietem dłoni zgodnie z wytycznymi VDE 0106 cz.100, co minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, stycznik DILEM-10 znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Sterowanie silnikami: Bezpośrednie załączanie i wyłączanie silników trójfazowych o mocy do 4 kW.
• Układy nawrotne: Przy zastosowaniu blokady mechanicznej i odpowiedniego okablowania, idealnie nadaje się do budowy układów zmiany kierunku obrotów.
• Automatyka budynkowa: Sterowanie oświetleniem, systemami HVAC oraz pompami.
• Prefabrykacja rozdzielnic: Niewielkie gabaryty pozwalają na optymalne zagospodarowanie miejsca na szynie DIN.

Wskazówki Montażowe

Montaż stycznika DILEM-10 jest intuicyjny i pozwala na dużą swobodę projektową. Urządzenie można montować zarówno na standardowej szynie montażowej DIN (TS35), jak i bezpośrednio na płycie montażowej za pomocą śrub. Połączenia elektryczne realizowane są poprzez solidne zaciski śrubowe, które zapewniają trwały styk i odporność na wstrząsy. Podczas instalacji zaleca się stosowanie odpowiednich momentów dokręcania, aby uniknąć uszkodzenia zacisków lub przegrzewania się styków. W przypadku pracy w środowisku o dużym zapyleniu, warto rozważyć montaż w obudowie o wyższym stopniu ochrony IP.

FAQ

• Czy do tego stycznika można dokupić styki pomocnicze? Tak, system DILEM pozwala na montaż modułów łączników pomocniczych (do 4 dodatkowych styków).
• Jakie akcesoria są dostępne dla tego modelu? Producent przewidział szeroką gamę akcesoriów, w tym układy ochronne (RC, warystory), zwory punktu gwiazdowego, komplety okablowania oraz blokady mechaniczne do układów SZR lub nawrotnych.
• Czy stycznik posiada styki o działaniu wymuszonym? Tak, zintegrowany styk pomocniczy 1NO jest zestykiem wymuszonym, co jest istotne w obwodach monitorowania stanu urządzenia.
