Stycznik mocy DILEM 9A 3P 4kW 24V AC 1NC DILEM-01(24V50/60HZ) | 020402 Eaton

Opis i Kluczowe Cechy

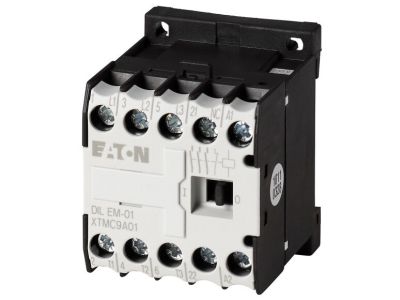

Stycznik mocy EATON DILEM-01(24V50/60HZ) o numerze katalogowym 20402 to kompaktowe i wysoce niezawodne rozwiązanie przeznaczone do sterowania silnikami elektrycznymi oraz innymi odbiornikami energii w układach automatyki przemysłowej. Urządzenie charakteryzuje się prądem znamionowym 9A oraz mocą łączeniową wynoszącą 4 kW przy standardowym napięciu 400V AC. Wyposażone w cewkę sterującą na napięcie 24V AC (50/60Hz), idealnie wpisuje się w systemy sterowania wymagające bezpiecznego napięcia operacyjnego.

• Trójbiegunowa konstrukcja (3P): Zapewnia efektywne zarządzanie obwodami trójfazowymi.
• Zintegrowany styk pomocniczy 1NC: Wyposażony w zestyk wymuszony, co jest kluczowe dla bezpieczeństwa i monitorowania stanu urządzenia.
• Wysoka trwałość mechaniczna: Projektowana żywotność na poziomie 7 milionów cykli łączeniowych gwarantuje długoletnią, bezawaryjną pracę nawet w wymagających aplikacjach.
• Napięcie izolacji Ui 690V: Wysoki parametr izolacji pozwala na bezpieczną pracę w szerokim spektrum instalacji niskiego napięcia.
• Możliwość rozbudowy: Konstrukcja pozwala na dołożenie do 4 dodatkowych łączników pomocniczych, co zwiększa elastyczność projektową.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC/EN60947, definiującej standardy dla aparatury niskonapięciowej. Dodatkowo, urządzenie posiada stopień ochrony IP20, co chroni przed przypadkowym dotknięciem części pod napięciem palcem, zgodnie z wytycznymi VDE 0106 cz.100. Jest to kluczowy aspekt ochrony przeciwporażeniowej dla personelu obsługującego rozdzielnice.

Zastosowanie

Stycznik DILEM-01 znajduje szerokie zastosowanie w sektorze B2B, szczególnie w budowie maszyn, szaf sterowniczych oraz systemach HVAC. Dzięki swoim kompaktowym wymiarom i możliwości montażu na szynie DIN lub za pomocą śrub, jest preferowanym wyborem dla inżynierów optymalizujących przestrzeń wewnątrz obudów. Idealnie nadaje się do bezpośredniego rozruchu silników klatkowych, sterowania grzałkami, oświetleniem oraz jako element układów nawrotnych (przy zastosowaniu blokady mechanicznej).

Wskazówki Montażowe

Montaż stycznika EATON DILEM powinien być przeprowadzony przez wykwalifikowany personel. Urządzenie oferuje uniwersalny system mocowania: na standardowej szynie montażowej DIN lub bezpośrednio na płycie montażowej za pomocą śrub. Połączenia elektryczne realizowane są poprzez solidne zaciski śrubowe, które zapewniają trwały styk i odporność na wstrząsy. Podczas instalacji należy zwrócić uwagę na odpowiedni moment dokręcania przewodów, aby uniknąć przegrzewania się styków. Szeroka gama akcesoriów, takich jak moduły ochronne (RC, warystory), zwory punktu gwiazdowego czy dedykowane komplety okablowania, znacząco przyspiesza prefabrykację rozdzielnic.

FAQ

• Czy do tego stycznika można dołożyć styki pomocnicze? Tak, konstrukcja pozwala na rozbudowę o maksymalnie 4 dodatkowe łączniki pomocnicze montowane od czoła.
• Jakie jest napięcie sterowania cewki? Model ten posiada cewkę zasilaną napięciem 24V AC o częstotliwości 50/60Hz.
• Czy urządzenie jest bezpieczne przy dotyku? Tak, stycznik posiada zabezpieczenie przed dotknięciem zgodnie z normą VDE 0106 cz.100, co minimalizuje ryzyko porażenia prądem podczas prac konserwacyjnych.
• Jaka jest trwałość mechaniczna urządzenia? Producent deklaruje trwałość na poziomie 7 000 000 cykli łączeniowych, co czyni go jednym z najbardziej wytrzymałych rozwiązań w swojej klasie.
