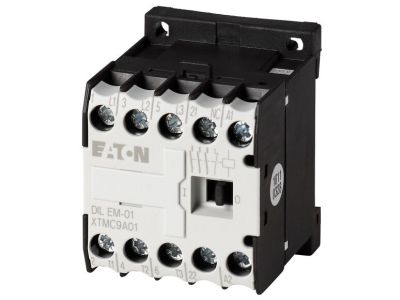

Stycznik mocy DILEM 9A 3P 4kW 230V AC 1NC DILEM-01(230V50HZ,240V60HZ) | 051795 Eaton

Alternatywny kod produktu: DILEM-01(230V50HZ,240V60HZ)

Opis i Kluczowe Cechy

Stycznik mocy EATON DILEM-01 to kompaktowe i niezawodne rozwiązanie przeznaczone do sterowania odbiornikami energii elektrycznej w układach automatyki przemysłowej oraz instalacjach budynkowych. Urządzenie charakteryzuje się prądem znamionowym 9A oraz mocą łączeniową wynoszącą 4 kW przy napięciu 400V AC-3. Wyposażone w cewkę sterującą na napięcie 230V AC (50Hz) / 240V AC (60Hz), idealnie wpisuje się w standardowe systemy zasilania sterowniczego.

• Trwałość mechaniczna: Wyjątkowa żywotność wynosząca do 7 milionów cykli łączeniowych gwarantuje długoletnią, bezawaryjną pracę nawet w wymagających aplikacjach.
• Konfiguracja styków: Urządzenie posiada 3 główne tory prądowe oraz jeden zintegrowany styk pomocniczy rozwierny (1NC) o działaniu wymuszonym, co podnosi poziom bezpieczeństwa układu.
• Możliwość rozbudowy: Konstrukcja pozwala na dołączenie do 4 dodatkowych łączników pomocniczych, co umożliwia elastyczną adaptację do złożonych schematów sterowania.
• Bezpieczeństwo: Stopień ochrony IP20 oraz zabezpieczenie przed dotknięciem palcem zgodnie z normą VDE 0106 cz. 100 zapewniają ochronę personelu obsługującego.
• Izolacja: Znamionowe napięcie izolacji Ui wynosi 690V, co świadczy o wysokiej odporności dielektrycznej urządzenia.

Zgodność z Normami

Stycznik DILEM-01 został zaprojektowany i wyprodukowany zgodnie z rygorystycznymi standardami międzynarodowymi. Spełnia wymagania normy IEC/EN 60947, co potwierdza jego przydatność do profesjonalnych zastosowań niskonapięciowych. Zgodność z wytycznymi VDE 0106 cz. 100 w zakresie ochrony przed dotknięciem bezpośrednim czyni go bezpiecznym komponentem w każdej rozdzielnicy elektrycznej.

Zastosowanie

Dzięki swojej uniwersalności i kompaktowym wymiarom, stycznik EATON DILEM znajduje szerokie zastosowanie w wielu gałęziach przemysłu:

• Bezpośrednie załączanie silników klatkowych o mocy do 4 kW.
• Sterowanie układami oświetleniowymi oraz grzewczymi.
• Systemy wentylacji i klimatyzacji (HVAC).
• Budowa układów nawrotnych oraz gwiazda-trójkąt (przy wykorzystaniu dedykowanych akcesoriów, takich jak zwory punktu gwiazdowego).
• Separacja galwaniczna obwodów sterowania od obwodów wykonawczych.

Wskazówki Montażowe

Urządzenie oferuje elastyczny system montażu, pozwalający na instalację zarówno na standardowej szynie DIN (TS35), jak i bezpośrednio na płycie montażowej za pomocą śrub. Połączenia elektryczne realizowane są poprzez solidne zaciski śrubowe, które zapewniają trwały styk i odporność na wstrząsy. Podczas montażu należy zwrócić uwagę na odpowiedni moment dokręcania przewodów, aby uniknąć przegrzewania się styków. Dzięki dostępności szerokiej gamy akcesoriów, takich jak moduły łączników pomocniczych, układy ochronne (RC lub warystory) oraz blokady mechaniczne, proces integracji w szafie sterowniczej jest szybki i intuicyjny.

FAQ

• Czy do tego stycznika można dołożyć styki pomocnicze? Tak, model DILEM pozwala na rozbudowę o maksymalnie 4 dodatkowe łączniki pomocnicze montowane od czoła.
• Jakie jest napięcie sterowania cewki? Cewka jest przystosowana do pracy z napięciem przemiennym 230V AC przy częstotliwości 50Hz lub 240V AC przy 60Hz.
• Czy stycznik posiada blokadę mechaniczną? Blokada mechaniczna jest dostępna jako opcjonalne akcesorium, idealne do budowy układów SZR lub nawrotnych.
• Jaki jest stopień ochrony urządzenia? Stycznik posiada stopień ochrony IP20, co oznacza ochronę przed dostępem do części niebezpiecznych palcem oraz przed ciałami obcymi o średnicy powyżej 12,5 mm.
