Stycznik sprzęgający, AC-3, 7 A/3 kW/400V, 3-biegunowy, DC 24V, 1NO, przyłącze śrubowe | 3RT2015-1JB41 Siemens

Alternatywny kod produktu: 3RT20151JB41

Opis i Kluczowe Cechy

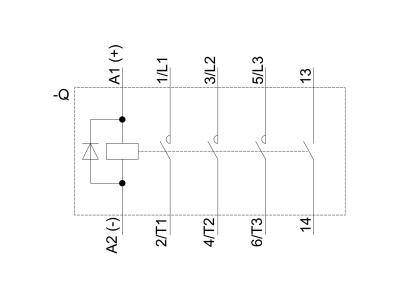

Stycznik sprzęgający 3RT2015-1JB41 z linii Siemens SIRIUS to trójbiegunowe urządzenie kategorii AC-3 o prądzie znamionowym 7 A i mocy 3 kW przy 400 V AC. Zaprojektowany do bezpośredniego współpracy z elektronicznymi układami sterowania, w tym z wyjściami PLC. Dzięki cewce DC 24 V oraz zakresowi sterowania 0,7–1,25 U_S zapewnia pewne załączanie nawet przy obniżonym napięciu. Zintegrowana dioda zabezpiecza obwód sterowniczy. Wielkość S00 i przyłącza śrubowe ułatwiają montaż w standardowych rozdzielnicach. Styk pomocniczy 1 NO umożliwia prostą sygnalizację stanu lub realizację dodatkowych funkcji.

• Kategoria użytkowania AC-3 / AC-3e: Optymalny do przełączania silników asynchronicznych – wysoka trwałość łączeniowa przy rozruchu i zatrzymaniu pod obciążeniem.
• Prąd znamionowy 7 A / moc 3 kW przy 400 V: Bezpieczna praca w obwodach silnikowych o umiarkowanym obciążeniu, bez ryzyka przegrzania styków.
• Cewka DC 24 V z zakresem 0,7–1,25 U_S: Pewne załączanie przy zmiennym napięciu zasilania, idealne do aplikacji sterowanych z PLC lub przekaźników elektronicznych.
• Zintegrowana dioda tłumiąca: Chroni elementy półprzewodnikowe w układzie sterowania przed przepięciami indukcyjnymi – zwiększa niezawodność systemu.
• Styk pomocniczy 1 NO + przednie przyłącza śrubowe: Łatwe okablowanie i możliwość realizacji sygnalizacji lub samopodtrzymania bez dodatkowych akcesoriów; wielkość S00 – kompaktowy montaż na szynie TH35.

Zgodność z Normami

Stycznik 3RT2015-1JB41 spełnia wymagania norm międzynarodowych IEC oraz UL/CSA (dopuszczenia światowe). Jest przygotowany do współpracy z silnikami o klasie sprawności IE3/IE4. Posiada certyfikat CE. Wszystkie parametry elektryczne i mechaniczne odpowiadają standardom dla aparatury łączeniowej niskiego napięcia.

Zastosowanie

Stycznik sprzęgający SIRIUS 3RT2 przeznaczony jest do załączania i wyłączania silników trójfazowych oraz obwodów pomocniczych i sterowniczych w instalacjach przemysłowych i budynkowych. Dzięki cewce DC 24 V i kompaktowej budowie sprawdza się szczególnie w układach automatyki z PLC.

• Bezpośrednie sterowanie silnikami asynchronicznymi (AC-3) – pompy, wentylatory, sprężarki, taśmociągi o mocy do 3 kW.
• Impulsowe przełączanie odbiorników w szafach sterowniczych – współpraca z wyjściami cyfrowymi PLC.
• Sygnalizacja stanu łączenia – styk pomocniczy 1 NO umożliwia podanie informacji zwrotnej do układu nadrzędnego.
• Automatyka budynkowa i maszynowa – jako element modułowego systemu SIRIUS z możliwością kombinacji z przełącznikami, przyciskami i przekaźnikami.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie przeznaczone jest do instalacji na szynie TH35 (DIN) w rozdzielnicach o stopniu ochrony min. IP20. Przewody należy dobrać do prądu znamionowego 7 A zgodnie z obowiązującymi normami, a moment dokręcania śrub zaciskowych – zgodnie z dokumentacją producenta.

FAQ

• Jakie jest napięcie cewki i zakres sterowania? Cewka zasilana jest napięciem stałym DC 24 V. Zakres sterowania wynosi 0,7–1,25 napięcia znamionowego (U_S), co zapewnia niezawodne działanie przy wahanach napięcia.
• Czy stycznik nadaje się do bezpośredniego połączenia z wyjściem PLC? Tak, stycznik został zaprojektowany specjalnie do współpracy z elektronicznymi układami sterowania. Niski pobór mocy cewki oraz zintegrowana dioda tłumiąca przepięcia umożliwiają bezpośrednie sterowanie z wyjść cyfrowych PLC.
• Jaką kategorię użytkowania ma ten stycznik? Kategoria AC-3/AC-3e przy prądzie 7 A i napięciu 400 V – przeznaczony do przełączania silników asynchronicznych z rozruchem i zatrzymaniem pod obciążeniem.
