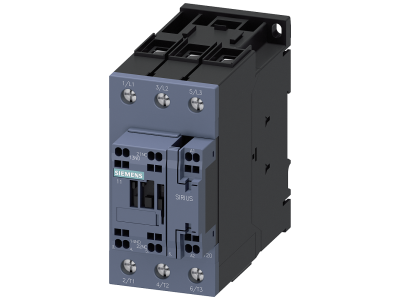

Stycznik,AC-3,65A/30kW/400V,3-bieg.,AC230V/50Hz,1NO+1NC,Przyłącze śrubowe / przyłącze sprężynowe | 3RT2037-3AP00 Siemens

Alternatywny kod produktu: 3RT20373AP00

Opis i Kluczowe Cechy

Stycznik mocy Siemens SIRIUS 3RT2037-3AP00 to zaawansowane urządzenie do przełączania silników i odbiorników w układach sterowania. Przystosowany do pracy w kategorii AC-3, oferuje prąd znamionowy 65 A i moc 30 kW przy napięciu 400 V – zapewnia bezpieczną i niezawodną pracę nawet w obciążonych obwodach silnikowych. Trzy bieguny główne oraz wbudowane styki pomocnicze 1NO+1NC dają elastyczność w realizacji sygnalizacji i sterowania. Obwód główny wyposażono w przyłącze śrubowe, natomiast obwód sterowniczy i pomocniczy w przyłącze sprężynowe, co przyspiesza montaż i zwiększa odporność na wibracje.

• Prąd AC-3 65 A / moc 30 kW przy 400 V: gwarantuje bezproblemowe przełączanie silników o znacznej mocy bez ryzyka przeciążenia styków.
• Styki pomocnicze 1NO+1NC: umożliwiają sygnalizację stanu załączenia, blokady lub sterowanie dodatkowymi obwodami bez konieczności montażu osobnych modułów.
• Przyłącze sprężynowe w obwodzie sterowniczym: szybkie, bezobsługowe i odporne na wibracje podłączenie – eliminuje konieczność dokręcania i zmniejsza ryzyko poluzowania.
• Cewka AC 230 V / 50 Hz: standardowe napięcie sterownicze w instalacjach przemysłowych, łatwe do zintegrowania z istniejącymi układami.
• Kompatybilność z systemem SIRIUS: umożliwia tworzenie zwartych rozdzielnic dzięki modułowej budowie i szerokiej gamie akcesoriów (łączniki pomocnicze, moduły funkcyjne, system zasilania).

Zgodność z Normami

Stycznik Siemens 3RT2037-3AP00 spełnia wymagania międzynarodowych norm IEC i UL/CSA, co potwierdza jego stosowalność na całym świecie. Urządzenie posiada oznaczenie CE i jest przystosowane do pracy z silnikami o klasie sprawności IE3/IE4. Wszystkie parametry deklarowane są zgodnie z kategorią użytkowania AC-3.

Zastosowanie

Dzięki wysokiej mocy załączania, kompaktowej budowie i elastycznym możliwościom okablowania stycznik 3RT2037-3AP00 znajduje zastosowanie w różnorodnych instalacjach przemysłowych i komercyjnych.

• Bezpośrednie sterowanie silnikami trójfazowymi o mocy do 30 kW (400 V) – pompy, wentylatory, sprężarki, taśmociągi.
• Załączanie odbiorników rezystancyjnych i oświetlenia w rozdzielnicach głównych i podrozdzielniach.
• Współpraca z systemami automatyki budynkowej i przemysłowej (sterowniki PLC, przekaźniki, czujniki).
• Tworzenie zespołów przełączających typu gwiazda-trójkąt lub przełączanie kierunku obrotów silnika.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem obowiązujących przepisów BHP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterownicze. Urządzenie montuje się na szynie TH35 (DIN) w rozdzielnicy. Przekrój przewodów należy dobrać do prądu obciążenia oraz kategorii AC-3. Dokręcaj śruby w obwodzie głównym momentem zgodnym z dokumentacją producenta. W przypadku przyłącza sprężynowego – zwróć uwagę na prawidłowe włożenie przewodu (bez konieczności użycia narzędzi).

FAQ

• Czy stycznik 3RT2037-3AP000 działa na napięciu sterowniczym DC? Nie. Cewka jest zaprojektowana wyłącznie na napięcie AC 230 V / 50 Hz. Do sterowania DC należy dobrać stycznik z cewką odpowiedniego napięcia i prądu (np. wersja DC z przyłączem sprężynowym).
• Jakie styki pomocnicze posiada stycznik? Fabrycznie zamontowane są jeden styk normalnie otwarty (NO) i jeden normalnie zamknięty (NC). Można je rozbudować o dodatkowe moduły pomocnicze z serii SIRIUS.
• Czy konieczne jest stosowanie warystora lub tłumika przepięć na cewce? W standardowych układach AC nie jest to wymagane, ale w otoczeniu z dużymi zakłóceniami zaleca się stosowanie modułów tłumiących (np. warystor lub dioda – dostępne w ofercie akcesoriów SIRIUS) w celu ochrony styków sterownika.
