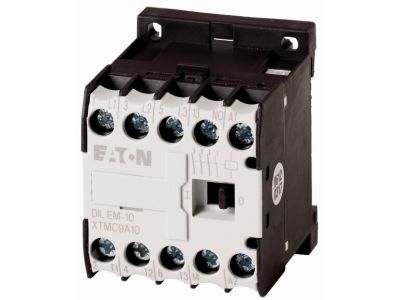

Stycznik mocy AC-3 I=9A P=4kW 1Z0R, DILEM-10-G(220VDC) DILEM | 010325 Eaton

Alternatywny kod produktu: DILEM-10-G(220VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILEM-10-G(220VDC) (symbol 010325) to 3-biegunowe urządzenie przeznaczone do pracy w kategorii AC-3, umożliwiające bezpieczne sterowanie silnikami o mocy do 4 kW przy prądzie 9 A. Dzięki napięciu izolacji Ui 690 V oraz zabudowie w stopniu ochrony IP20 zapewnia niezawodność w typowych rozdzielnicach. Wbudowany 1 łącznik pomocniczy jako zestyk wymuszony zwiększa bezpieczeństwo i pozwala na sygnalizację położenia styków głównych. Urządzenie umożliwia rozbudowę o maksymalnie 4 dodatkowe moduły łączników pomocniczych, co daje elastyczność w rozbudowie układu sterowania.

• Prąd AC-3 9 A / moc 4 kW (400 V): dedykowany do bezpośredniego sterowania silnikami asynchronicznymi – zapewnia niezawodne załączanie bez ryzyka przeciążenia styków.
• 1 łącznik pomocniczy jako zestyk wymuszony: gwarantuje pewną sygnalizację rzeczywistego stanu styków głównych, co podnosi poziom bezpieczeństwa instalacji.
• Rozbudowa do 4 modułów pomocniczych: możliwość dostosowania konfiguracji do potrzeb układu sterowania – oszczędność miejsca i kosztów w przyszłości.
• Trwałość mechaniczna 10 mln cykli: długa żywotność i minimalne przestoje w trudnych aplikacjach przemysłowych.
• Napięcie izolacji Ui 690 V / IP20: wysoka wytrzymałość dielektryczna i ochrona przed przypadkowym dotknięciem części pod napięciem zgodna z VDE 0106 część 100.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947 dotyczącej łączników niskonapięciowych oraz posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100 (ochrona palców). Urządzenie oznaczone jest znakiem CE i przeznaczone do pracy w sieciach przemysłowych.

Zastosowanie

Stycznik DILEM-10-G znajduje zastosowanie wszędzie tam, gdzie wymagane jest częste i bezpieczne łączenie obwodów silnikowych. Dzięki kompaktowej konstrukcji i możliwości rozbudowy doskonale sprawdza się w:

• Sterowaniu silnikami asynchronicznymi w kategorii AC-3 (pompy, wentylatory, sprężarki, taśmociągi) o mocy do 4 kW.
• Impulsowym załączaniu styczników głównych w układach automatyki przemysłowej i rozdzielnicach sterowniczych.
• Budowie zespołów rozruchowych i przełączników gwiazda-trójkąt (z dodatkowymi modułami łączników pomocniczych).
• Systemach sygnalizacji i monitorowania stanu urządzeń – zestyk wymuszony pozwala na wiarygodną informację zwrotną do sterownika PLC.

Wskazówki Montażowe

Montaż i podłączenie stycznika może być wykonane wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP. Urządzenie mocowane jest na szynę TH35 (DIN) lub za pomocą śrub. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilające. Przekrój przewodów dobierz zgodnie z obciążalnością prądową styków (9 A AC-3). Momenty dokręcania śrub zacisków należy stosować według zaleceń dokumentacji producenta. W przypadku dołączania modułów pomocniczych upewnij się, że nie przekraczasz maksymalnej liczby 4 sztuk.

FAQ

• Jaki jest stopień ochrony tego stycznika? Stopień ochrony wynosi IP20 – urządzenie jest chronione przed dotknięciem palcem i przed wnikaniem ciał stałych o średnicy powyżej 12,5 mm; przeznaczone do instalacji w suchych rozdzielnicach.
• Czy styk pomocniczy jest zestyk wymuszony (mechanicznie sprzężony)? Tak, wbudowany 1 łącznik pomocniczy ma konstrukcję zestyku wymuszonego, co oznacza, że jego stan mechanicznie odzwierciedla położenie styków głównych – zwiększa to bezpieczeństwo w obwodach sygnalizacji i blokad.
• Jakie napięcie cewki posiada ten model? Cewka stycznika jest przystosowana do napięcia stałego 220 V DC (zgodnie z oznaczeniem DILEM-10-G(220VDC)).
