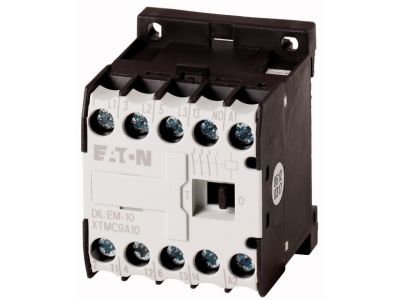

Stycznik mocy AC-3 I=9A P=4kW 1Z0R, DILEM-10-G(110VDC) DILEM | 010309 Eaton

Alternatywny kod produktu: DILEM-10-G(110VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILEM-10-G (110 V DC) od DILEM to trójbiegunowy stycznik w kategorii AC-3, zaprojektowany do pracy przy prądzie 9 A i mocy 4 kW. Wyposażony w jeden wbudowany zestyk pomocniczy typu zwiernego (1Z0R) jako zestyk wymuszony, zapewnia bezpieczne sygnalizowanie stanu. Napięcie izolacji Ui = 690 V oraz stopień ochrony IP20 gwarantują niezawodność w standardowych rozdzielnicach.

• Kategoria AC-3, prąd 9 A, moc 4 kW: Stycznik przeznaczony do sterowania silnikami indukcyjnymi przy rozruchu i zatrzymaniu – wysoka trwałość łączeniowa w warunkach przemysłowych.
• 1 zestyk pomocniczy zwierny (1Z0R) jako zestyk wymuszony: Zapewnia fizyczne sprzężenie ze stykami głównymi, co umożliwia niezawodne sygnalizowanie położenia stycznika i zwiększa bezpieczeństwo instalacji.
• Napięcie izolacji Ui 690 V: Gwarantuje bezpieczną pracę w sieciach o podwyższonym napięciu znamionowym.
• Stopień ochrony IP20: Chroni przed dotknięciem części niebezpiecznych oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm – odpowiedni do montażu w rozdzielnicach.
• Trwałość mechaniczna 10 mln cykli: Długa żywotność bezobsługowa, minimalizująca koszty eksploatacji.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC/EN 60947, co potwierdza jego bezpieczeństwo i niezawodność w zastosowaniach przemysłowych. Posiada zabezpieczenie przed dotknięciem zgodne z VDE 0106 część 100 oraz certyfikat CE.

Zastosowanie

Stycznik DILEM-10-G znajduje zastosowanie w układach sterowania i automatyki przemysłowej, szczególnie do załączania i odłączania silników trójfazowych małej mocy. Może być również używany do sterowania odbiornikami rezystancyjnymi i oświetleniem.

• Sterowanie silnikami indukcyjnymi w kategorii AC-3 – rozruch, praca, zatrzymanie.
• Łączenie obciążeń rezystancyjnych (np. grzałki).
• Budowa układów automatyki budynkowej i przemysłowej – jako element sterujący w szafach sterowniczych.
• Rozbudowa o dodatkowe moduły łączników pomocniczych (max 4 sztuki) lub blokady mechaniczne.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie mocuje się na szynie DIN TH35 (standardowa szyna 35 mm) lub za pomocą śrub (mocowanie na śruby i zaciski). Przekrój przewodów należy dobrać do prądu znamionowego 9 A. Momenty dokręcania zacisków – stosować wartości podane w dokumentacji producenta. Zapewnić odpowiednią wentylację w rozdzielnicy.

FAQ

• Jaki jest stopień ochrony stycznika DILEM-10-G? Stopień ochrony wynosi IP20 – ochrona przed dotknięciem palcem oraz przed wnikaniem ciał stałych o średnicy ≥12,5 mm.
• Czy stycznik ma wbudowane podświetlenie? Nie, stycznik nie posiada wbudowanego podświetlenia. Stan załączenia można sygnalizować za pomocą zewnętrznego modułu pomocniczego (opcjonalnie).
• Jaki jest tryb pracy styków głównych? Styki główne są przystosowane do kategorii AC-3 przy prądzie znamionowym 9 A i mocy 4 kW. Napięcie cewki wynosi 110 V DC.
