Stycznik mocy AC-3 9A 4kW 3P, 20-60V AC/DC, 1NO, AF09-30-10K-11, zaciski sprężynowe | 1SBL137005R1110 ABB

Alternatywny kod produktu: 1SBL137005R1110

Opis i Kluczowe Cechy

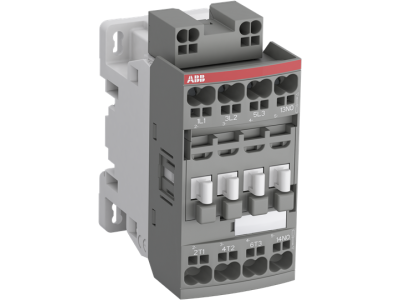

Stycznik mocy AF09-30-10K-11 (symbol 1SBL137005R1110) to 3-biegunowe urządzenie przeznaczone do sterowania silnikami o mocy do 4 kW (AC-3) lub obwodami mocy do 25 A (AC-1) przy napięciu znamionowym 20–60V AC/DC. Wyposażony w jeden styk pomocniczy normalnie otwarty (1NO) i zaciski sprężynowe typu Push-In, gwarantuje szybki montaż i wysoką niezawodność połączeń. Przełączanie obwodów mocy odbywa się w klasie AC-3, co czyni go idealnym rozwiązaniem do zastosowań przemysłowych.

• Zaciski sprężynowe Push-In: Ułatwiają szybki montaż bez użycia narzędzi – wystarczy wsunąć przewód, co skraca czas instalacji i redukuje ryzyko błędnego połączenia.
• 3-biegunowa konstrukcja: Przeznaczony do obwodów trójfazowych, zapewnia pewne zwieranie i rozwieranie obwodów mocy o prądzie do 9A (AC-3).
• Styk pomocniczy 1NO: Umożliwia sygnalizację stanu stycznika lub sterowanie dodatkowymi obwodami sterowniczymi, zwiększając funkcjonalność aplikacji.
• Zakres napięcia 20–60V AC/DC: Kompatybilny z szeroką gamą układów sterowania i zasilaczy, co ułatwia integrację w różnych systemach automatyki.
• Przełączanie obwodów mocy AC-3/AC-1: Możliwość sterowania silnikami o mocy do 4 kW (AC-3) lub obwodami ogólnego przeznaczenia do 25 A (AC-1), co czyni go uniwersalnym rozwiązaniem w aplikacjach przemysłowych.

Zgodność z Normami

Stycznik AF09-30-10K-11 spełnia wymagania norm międzynarodowych, w tym IEC 60947-4-1 i UL 508, oraz posiada oznakowanie CE. Zgodność z tymi standardami gwarantuje wysoką jakość wykonania, trwałość i bezpieczeństwo eksploatacji w środowiskach przemysłowych.

Zastosowanie

Stycznik AF09-30-10K-11 znajduje szerokie zastosowanie w układach sterowania silnikami, systemach automatyki przemysłowej oraz obwodach mocy w zakładach produkcyjnych, budynkach użyteczności publicznej i instalacjach HVAC.

• Sterowanie silnikami trójfazowymi o mocy do 4 kW w układach wentylacji, pomp i przenośników taśmowych.
• Zastosowanie w obwodach grzewczych, oświetleniowych i zasilania maszyn produkcyjnych jako element przełączający.
• Użycie w układach sterowania napędami o napięciu 20–60V AC/DC, np. w systemach automatyki budynkowej lub przemysłowych zasilaczach.
• Wykorzystanie w aplikacjach wymagających sygnalizacji stanu pracy stycznika poprzez styk pomocniczy 1NO.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia zasilającego. Stycznik AF09-30-10K-11 należy instalować na szynie DIN lub w rozdzielnicy, zapewniając odpowiednią wentylację i ochronę przed czynnikami zewnętrznymi. Zaciski Push-In obsługują przewody o przekroju do 4 mm² – przewody należy odizolować na długości 10 mm i wsunąć do gniazda do oporu. Po montażu należy sprawdzić poprawność połączeń i przeprowadzić test działania stycznika przy znamionowym obciążeniu.

FAQ

• Jakie jest maksymalne napięcie robocze stycznika? Stycznik AF09-30-10K-11 pracuje w zakresie napięć 20–60V AC/DC. Nie jest przeznaczony do bezpośredniego zasilania z sieci 230V AC.
• Czy stycznik posiada zabezpieczenie termiczne? Nie – stycznik AF09-30-10K-11 jest urządzeniem mechanicznym do przełączania obwodów. Zabezpieczenie termiczne należy zapewnić zewnętrznie, np. poprzez dobór odpowiednich zabezpieczeń topikowych lub wyłączników instalacyjnych.
• Jaka jest żywotność stycznika? Żywotność mechaniczna stycznika wynosi co najmniej 10 milionów cykli łączeniowych (według danych producenta), co gwarantuje długotrwałą niezawodność w typowych warunkach eksploatacji.
