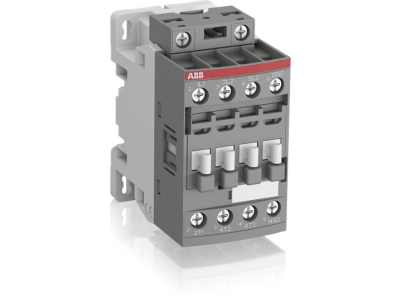

Stycznik mocy AC-3 9A 4kW 3P, 100-250V AC/DC, 1NO, AF09-30-10-13, zaciski śrubowe | 1SBL137001R1310 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF09-30-10-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w technologię AF, stycznik ten posiada szeroki zakres napięcia sterowania cewki od 100 V do 250 V AC/DC, co pozwala na stabilną pracę nawet przy znacznych wahaniach napięcia w sieci zasilającej. Urządzenie charakteryzuje się znamionowym prądem pracy wynoszącym 9 A dla kategorii AC-3 (przy 400 V), co przekłada się na zdolność sterowania silnikami o mocy do 4 kW. W przypadku obciążeń rezystancyjnych (kategoria AC-1), stycznik obsługuje prąd do 25 A.

• Technologia AF: Redukuje zużycie energii przez cewkę oraz eliminuje drgania styków przy spadkach napięcia.
• Konfiguracja styków: 3 bieguny główne (NO) oraz 1 zintegrowany styk pomocniczy zwierny (1NO).
• Zaciski śrubowe: Solidne połączenia gwarantujące niską rezystancję przejścia i odporność na wstrząsy.
• Kompaktowa budowa: Optymalizacja miejsca w szafie sterowniczej przy zachowaniu wysokich parametrów izolacyjnych do 690 V IEC.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w globalnych systemach dystrybucji energii. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do sterowania silnikami i obciążeniami przemysłowymi. Posiada również certyfikację UL 600 V, co umożliwia jego stosowanie na rynkach północnoamerykańskich. Urządzenie jest zgodne z dyrektywami RoHS, co świadczy o dbałości producenta o ochronę środowiska naturalnego poprzez ograniczenie substancji niebezpiecznych.

Zastosowanie

Stycznik AF09-30-10-13 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do bezpośredniego rozruchu silników klatkowych, sterowania układami pompowymi, wentylatorami oraz przenośnikami taśmowymi. Dzięki wysokiej wytrzymałości prądowej w kategorii AC-1 (25 A), doskonale sprawdza się również w sterowaniu obwodami grzewczymi oraz oświetleniowymi. Możliwość sterowania napięciem stałym i zmiennym w jednym module czyni go uniwersalnym komponentem w szafach sterowniczych maszyn OEM.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (TH35) lub za pomocą śrub bezpośrednio do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 25 A. Dzięki wbudowanemu stykowi pomocniczemu 1NO, możliwe jest łatwe zrealizowanie układu podtrzymania lub sygnalizacji stanu pracy stycznika bez konieczności montażu dodatkowych bloków pomocniczych.

FAQ

• Czy ten stycznik może być sterowany napięciem 110V DC? Tak, szeroki zakres pracy cewki 100-250V AC/DC obejmuje standardowe napięcie 110V DC.
• Jaka jest maksymalna moc silnika, którą mogę podłączyć? Dla standardowego napięcia 400V w kategorii AC-3, maksymalna moc silnika wynosi 4 kW (ok. 5,5 KM).
• Czy urządzenie posiada wbudowane zabezpieczenie przeciwprzepięciowe? Tak, technologia AF posiada zintegrowane zabezpieczenie przeciwprzepięciowe, co eliminuje potrzebę stosowania zewnętrznych ograniczników przepięć dla cewki.
