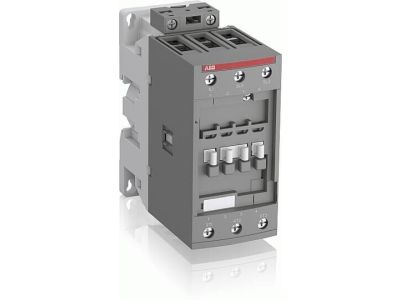

Stycznik mocy AC-3 65A 30kW 3P, 100-250V AC/DC, AF65-30-00-13, zaciski śrubowe | 1SBL387001R1300 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF65-30-00-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w innowacyjną technologię cewki elektronicznej AF, stycznik ten oferuje szeroki zakres napięcia sterującego od 100 V do 250 V AC/DC. Dzięki temu rozwiązaniu urządzenie jest odporne na znaczne wahania napięcia w sieci oraz zapady napięcia, co gwarantuje ciągłość pracy i redukuje zużycie energii przez cewkę. Model AF65-30-00-13 posiada trzy bieguny główne i jest przystosowany do pracy z prądem znamionowym 65 A w kategorii AC-3, co pozwala na efektywne sterowanie silnikami o mocy do 30 kW przy napięciu 400 V AC. W przypadku obciążeń rezystancyjnych (kategoria AC-1), stycznik umożliwia przełączanie prądów o natężeniu aż do 105 A, co czyni go niezwykle wszechstronnym elementem systemów rozdziału energii.

• Technologia AF: Redukcja hałasu (brak brzęczenia cewki) oraz mniejsze zużycie energii.
• Wysoka wydajność: Zdolność łączeniowa do 30 kW (400V AC-3) oraz 105 A (AC-1).
• Zaciski śrubowe: Solidne połączenie mechaniczne zapewniające niską rezystancję styku.
• Uniwersalność: Możliwość pracy w instalacjach IEC (690 V) oraz UL (600 V).

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami bezpieczeństwa i jakości. Stycznik AF65-30-00-13 spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do sterowania silnikami i obciążeniami przemysłowymi. Posiada również certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest klasyfikowany do pracy z silnikami o mocy do 50 hp przy 480 V oraz obciążeniami ogólnego przeznaczenia do 90 A. Zgodność z dyrektywami RoHS oraz certyfikatami morskimi sprawia, że jest to komponent dopuszczony do użytku w najbardziej restrykcyjnych środowiskach technicznych.

Zastosowanie

Stycznik ABB AF65-30-00-13 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym wyborem do sterowania pracą silników klatkowych w układach wentylacji, pompach, kompresorach oraz przenośnikach taśmowych. Dzięki wysokiej wytrzymałości prądowej w kategorii AC-1, doskonale sprawdza się w systemach ogrzewania elektrycznego oraz w układach przełączania zasilania rezerwowego. Szeroki zakres napięcia cewki sprawia, że jest to produkt preferowany przez producentów maszyn eksportujących swoje rozwiązania na rynki o różnych standardach napięciowych.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Urządzenie jest przystosowane do montażu na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, co zapobiega przegrzewaniu się punktów styku. Przekrój przewodów powinien być dobrany do prądu znamionowego obciążenia, aby zapewnić bezpieczną i bezawaryjną eksploatację. Konstrukcja stycznika umożliwia łatwą rozbudowę o dodatkowe bloki styków pomocniczych oraz ograniczniki przepięć montowane zatrzaskowo.

FAQ

• Czy ten stycznik wymaga dodatkowego ogranicznika przepięć? Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, co eliminuje konieczność stosowania zewnętrznych warystorów.
• Jakie jest napięcie sterujące cewki? Stycznik posiada cewkę uniwersalną obsługującą zakres od 100 V do 250 V zarówno dla prądu przemiennego (AC), jak i stałego (DC).
• Czy można go stosować do silników o mocy większej niż 30 kW? Przy napięciu 400 V AC-3 maksymalna moc to 30 kW. Dla większych mocy należy wybrać model o wyższym prądzie znamionowym, np. AF80 lub AF96.
