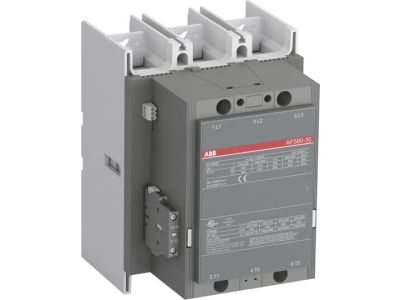

Stycznik mocy AC-3 580A 315kW 3P, 100-250V AC/DC, 1NO+1NC, AF580-30-11-70, przyłącza szynowe | 1SFL617001R7011 ABB

Alternatywny kod produktu: 1SFL617001R7011

Opis i Kluczowe Cechy

Stycznik mocy AF580-30-11-70 (symbol 1SFL617001R7011) to 3-biegunowe urządzenie przeznaczone do sterowania silnikami o mocy do 315 kW (AC-3) oraz przełączania obwodów mocy do 580 A. Wyposażony we wstępnie zamontowane styki pomocnicze 1NO+1NC. Charakteryzuje się przyłączami szynowymi, co ułatwia montaż i zapewnia pewny kontakt elektryczny. Przystosowany do napięć sterujących 100-250V AC/DC.

• Maksymalny prąd przełączania AC-3: 580A: Zapewnia niezawodne sterowanie silnikami o mocy do 315 kW (400V AC) – idealne do przemysłowych układów napędowych.
• Styki pomocnicze 1NO+1NC: Umożliwiają równoczesne sterowanie dodatkowymi obwodami sygnalizacyjnymi lub blokadami bez konieczności stosowania dodatkowych modułów.
• Przyłącza szynowe: Szybki i pewny montaż, redukcja ryzyka luźnych połączeń, szczególnie w instalacjach narażonych na wibracje.
• Zakres napięć sterujących 100-250V AC/DC: Powszechny standard zasilania sterowników i układów automatyki, kompatybilny z większością sterowników PLC i systemów sterowania.
• Zwarta budowa 3-biegunowa: Zapewnia symetryczne obciążenie faz i minimalizuje zakłócenia elektromagnetyczne w układzie sieciowym.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC 60947-4-1 dotyczącej aparatury łączeniowej niskonapięciowej. Posiada deklarację zgodności CE i jest przystosowany do pracy w środowiskach przemysłowych zgodnych z normami ISO.

Zastosowanie

Stycznik AF580-30-11-70 znajduje zastosowanie w układach sterowania silnikami oraz w obwodach mocy wymagających niezawodnego załączania i wyłączania obciążeń.

• Sterowanie silnikami trójfazowymi w napędach przemysłowych (np. wentylatory, pompy, przenośniki taśmowe).
• Układy automatyki przemysłowej i sterowania maszynami – jako stycznik główny lub pomocniczy.
• Rozdzielnice niskiego napięcia w zakładach produkcyjnych i elektrowniach.
• Sterowanie obwodami grzewczymi, oświetleniem przemysłowym oraz innymi odbiornikami o dużym poborze mocy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac należy odłączyć napięcie zasilające i upewnić się, że obwód jest wolny od napięcia. Przyłącza szynowe należy dokręcić zgodnie z zalecanym momentem obrotowym (szczegóły w dokumentacji producenta). Stycznik montować w pozycji pionowej, z zachowaniem odpowiednich odstępów izolacyjnych. Po montażu należy przeprowadzić pomiary rezystancji izolacji i testy działania. Regularnie sprawdzać stan styków podczas przeglądów konserwacyjnych.

FAQ

• Do jakiego maksymalnego napięcia głównego jest przystosowany stycznik? Stycznik AF580-30-11-70 jest przystosowany do napięcia głównego 1000V (IEC) lub 600V (UL).
• Czy stycznik posiada zabezpieczenie termiczne? Zabezpieczenie termiczne nie zostało określone w danych produktu – w układach sterowania zaleca się stosowanie dodatkowych zabezpieczeń (np. przekaźników termicznych).
• Jakie jest maksymalne obciążenie obwodów pomocniczych? Styki pomocnicze 1NO+1NC są przystosowane do obciążeń niskonapięciowych – dokładne dane należy sprawdzić w dokumentacji technicznej.
