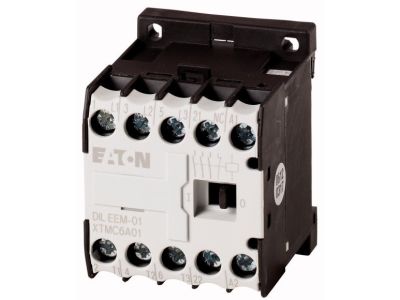

Stycznik mocy AC-3/400V 3kW 3-bieg. DILEEM-01(24V50/60HZ) DILEM | 051621 Eaton

Alternatywny kod produktu: DILEEM-01(24V50/60HZ)

Opis i Kluczowe Cechy

Stycznik mocy DILEM DILEEM-01 (symbol 051621) to 3-biegunowy aparat łączeniowy przeznaczony do kategorii użytkowania AC-3 przy napięciu 400 V i mocy silnika 3 kW. Wyposażony w cewkę sterującą 24 V AC 50/60 Hz oraz jeden łącznik pomocniczy jako zestyk wymuszony, zapewnia niezawodne przełączanie obwodów w warunkach obciążenia silnikowego. Zgodność z normami IEC/EN 60947 oraz zabezpieczenie przed dotykiem VDE 0106 cz. 100 gwarantują bezpieczną eksploatację w rozdzielnicach i szafach sterowniczych. Szerokość modułu nie została podana w danych producenta – zalecamy sprawdzenie w karcie katalogowej.

• Kategoria AC-3 / 400 V / 3 kW: Optymalny do łączenia silników indukcyjnych o mocy do 3 kW w układach bezpośredniego rozruchu, bez ryzyka nadmiernego zużycia styków.
• Napięcie cewki 24 V AC 50/60 Hz: Umożliwia bezpośrednie sterowanie z typowych transformatorów bezpieczeństwa lub modułów PLC, zwiększając bezpieczeństwo personelu.
• 1 łącznik pomocniczy jako zestyk wymuszony: Gwarantuje sygnalizację położenia styków głównych, kluczową w obwodach bezpieczeństwa i sygnalizacji stanu.
• Napięcie izolacji Ui = 690 V: Zapewnia długotrwałą wytrzymałość dielektryczną i bezpieczeństwo w instalacjach o podwyższonym napięciu roboczym.
• Trwałość mechaniczna 7 mln cykli łączenia: Gwarantuje wieloletnią niezawodność bez konieczności częstej wymiany w aplikacjach o dużej liczbie łączeń.
• Możliwość rozbudowy o maks. 4 łączniki pomocnicze: Umożliwia rozszerzenie funkcji sterujących i sygnalizacyjnych bez konieczności stosowania dodatkowych styczników.

Zgodność z Normami

Stycznik DILEEM-01 spełnia wymagania normy IEC/EN 60947 dotyczącej aparatury łączeniowej niskiego napięcia oraz posiada zabezpieczenie przed dotykiem zgodne z VDE 0106 cz. 100. Produkt oznaczony jest znakiem CE i przeznaczony do stosowania w instalacjach zgodnych z obowiązującymi przepisami krajowymi.

Zastosowanie

Stycznik mocy DILEEM-01 znajduje zastosowanie wszędzie tam, gdzie wymagane jest pewne i bezpieczne załączanie i wyłączanie silników oraz odbiorników indukcyjnych przy napięciu sterowania 24 V AC. Dzięki zwartej budowie i możliwości rozbudowy jest uniwersalnym elementem systemów automatyki.

• Sterowanie silnikami trójfazowymi w maszynach produkcyjnych, przenośnikach, wentylatorach i pompach (kategoria AC-3).
• Przełączanie obwodów sterowniczych w szafach PLC i rozdzielnicach przemysłowych.
• Sygnalizacja stanu styków głównych za pomocą zestyku wymuszonego w układach bezpieczeństwa.
• Systemy automatyki budynkowej – sterowanie urządzeniami HVAC, bramami, roletami.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez personel z uprawnieniami SEP do 1 kV, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i sterowania. Urządzenie mocuje się na szynie TH35 (DIN) lub za pomocą wkrętów przez otwory montażowe (średnica zgodna z dokumentacją). Przekrój przewodów przyłączeniowych dobrać do maksymalnego prądu obciążenia oraz warunków środowiskowych. Moment dokręcania śrub zacisków – postępuj zgodnie z wytycznymi producenta w karcie katalogowej. Zapewnij odpowiednią wentylację w szafie sterowniczej.

FAQ

• Jakie jest napięcie cewki stycznika DILEEM-01? Cewka jest przystosowana do napięcia 24 V AC (50/60 Hz). Użycie niewłaściwego napięcia może trwale uszkodzić uzwojenie.
• Czy stycznik posiada podświetlenie lub sygnalizację LED? W standardowym wyposażeniu brak sygnalizacji LED. Stan łączenia można monitorować przez zestyk pomocniczy wymuszony.
• Czy można dołączyć dodatkowe łączniki pomocnicze? Tak, stycznik umożliwia rozbudowę o maksymalnie 4 moduły łączników pomocniczych (dostępne osobno w katalogu akcesoriów DILEM).
