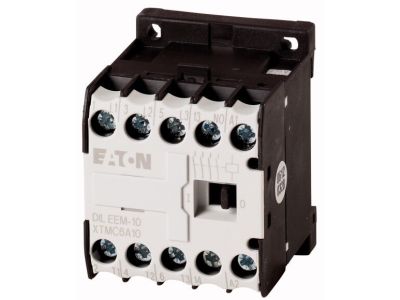

Stycznik mocy AC-3/400V 3kW 3-bieg. DC DILEEM-10-G(220VDC) DILEM | 051639 Eaton

Alternatywny kod produktu: DILEEM-10-G(220VDC)

Opis i Kluczowe Cechy

Stycznik mocy DILEEM-10-G (220VDC) z serii DILEEM, oznaczony symbolem 051639, to trójbiegunowe urządzenie przystosowane do sterowania silnikami indukcyjnymi w kategorii AC-3 oraz obciążeniami nieindukcyjnymi w kategorii AC-1. Prąd znamionowy AC-3 wynoszący 6,6 A przy napięciu 380/400 V umożliwia bezpieczne załączanie silników trójfazowych o mocy do 3 kW, natomiast konwencjonalny prąd cieplny Ith = 22 A (otwarty, 3 bieguny) gwarantuje rezerwę przy obciążeniach rezystancyjnych. Wyposażony w jeden styk pomocniczy normalnie otwarty (1 N/O) oraz zaciski śrubowe, zapewnia łatwą integrację z instalacjami automatyki. Napięcie cewki 220 V DC czyni go idealnym rozwiązaniem w systemach sterowania prądem stałym.

• Prąd AC-3 6,6 A przy 380/400 V: Pozwala na pewne załączanie i wyłączanie silników trójfazowych o mocy do 3 kW bez ryzyka nadmiernego obciążenia styków.
• Prąd cieplny Ith = 22 A (otwarty, 3 bieguny): Zapewnia wysoką przeciążalność dla obciążeń rezystancyjnych (AC-1), co przekłada się na szeroki zakres zastosowań.
• Styk pomocniczy 1 N/O: Umożliwia sygnalizację stanu stycznika lub realizację prostych układów sterowania bez dodatkowych modułów.
• Cewka 220 V DC: Dedykowana do instalacji pracujących na napięciu stałym, ułatwia współpracę z przekaźnikami i sterownikami PLC zasilanymi DC.
• Przystosowany do silników IE3: Producent potwierdza gotowość do pracy z silnikami o wysokiej sprawności energetycznej – oznaczone odpowiednim logo na opakowaniu.

Zgodność z Normami

Stycznik DILEEM-10-G został zaprojektowany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, co potwierdza spełnienie wymagań bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe dane dotyczące kategorii użytkowania (AC-1, AC-3, AC-4) są zgodne z wymaganiami stosownych norm dla łączników niskonapięciowych.

Zastosowanie

Stycznik DILEEM-10-G znajduje zastosowanie w układach sterowania silnikami oraz obciążeniami rezystancyjnymi w przemyśle i automatyce budynkowej. Dzięki trzem kategoriom użytkowania (AC-1, AC-3, AC-4) sprawdza się w następujących scenariuszach:

• Sterowanie trójfazowymi silnikami indukcyjnymi (kategoria AC-3) – rozruch i wyłączenie podczas normalnej pracy, np. napędy pomp, wentylatorów, sprężarek.
• Załączanie obciążeń rezystancyjnych (kategoria AC-1) – piece oporowe, grzałki, nagrzewnice elektryczne.
• Praca w kategorii AC-4 – rozruch, hamowanie przeciwprądem, zmiana kierunku obrotów oraz impulsowe załączanie w aplikacjach wymagających częstego łączenia.
• Współpraca z przekaźnikami, stycznikami pomocniczymi oraz sterownikami PLC w systemach automatyki budynkowej i maszyn.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzany wyłącznie przez wykwalifikowany personel posiadający uprawnienia SEP, z zachowaniem obowiązujących przepisów bezpieczeństwa. Przed przystąpieniem do jakichkolwiek prac bezwzględnie odłącz napięcie zasilania. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Zaciski śrubowe należy dokręcać momentem zgodnym z dokumentacją producenta. Przekrój przewodów należy dobrać do prądu znamionowego oraz warunków pracy, uwzględniając kategorię użytkowania. Nie przekraczaj wartości znamionowych określonych w karcie katalogowej.

FAQ

• Jakie jest napięcie cewki tego stycznika? Stycznik DILEEM-10-G (art. 051639) wyposażony jest w cewkę na napięcie stałe 220 V DC.
• Czy stycznik posiada styk pomocniczy? Tak, w standardzie dostarczany jest jeden styk pomocniczy normalnie otwarty (1 N/O), który może być wykorzystany do sygnalizacji lub sterowania.
• Do jakich kategorii użytkowania jest przystosowany? Stycznik pracuje w kategoriach AC-1 (obciążenia rezystancyjne), AC-3 (rozruch i wyłączenie silników indukcyjnych) oraz AC-4 (hamowanie przeciwprądem, zmiana kierunku obrotów, impulsowe załączanie).
