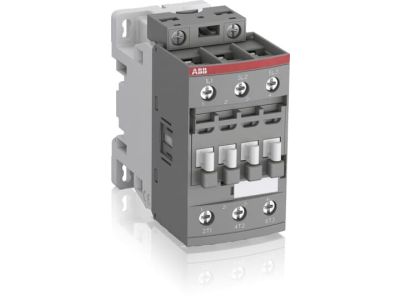

Stycznik mocy AC-3 38A 18,5kW 3P, 100-250V AC/DC, AF38-30-00-13, zaciski śrubowe | 1SBL297001R1300 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF38-30-00-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w 3 bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 18,5 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Unikalną cechą serii AF jest elektroniczny interfejs cewki, który obsługuje szeroki zakres napięcia sterującego od 100 V do 250 V AC/DC. Dzięki temu rozwiązaniu stycznik jest odporny na wahania napięcia w sieci oraz pozwala na znaczną redukcję stanów magazynowych, zastępując wiele wariantów tradycyjnych cewek.

• Wysoka wydajność prądowa: Zdolność łączeniowa dla obwodów rezystancyjnych (AC-1) wynosi aż 50 A, co czyni go wszechstronnym rozwiązaniem w systemach zasilania.
• Technologia AF: Zapewnia stabilną pracę przy spadkach napięcia i redukuje zużycie energii przez cewkę.
• Zaciski śrubowe: Solidne połączenia mechaniczne gwarantują niską rezystancję przejścia i długotrwałą bezawaryjność nawet w warunkach wibracji.
• Kompaktowa budowa: Optymalizacja wymiarów pozwala na oszczędność miejsca na szynie DIN w szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w globalnych projektach inżynieryjnych. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do sterowania silnikami i obwodami mocy. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, oferując parametry do 25 hp przy 480 V UL oraz 50 A dla zastosowań ogólnych (General Use). Znamionowe napięcie izolacji wynosi 690 V wg IEC, co pozwala na bezpieczną pracę w rozbudowanych sieciach niskiego napięcia.

Zastosowanie

Stycznik AF38-30-00-13 znajduje szerokie zastosowanie w automatyce budynkowej oraz ciężkim przemyśle. Jest idealnym wyborem do:

• Układów rozruchowych silników klatkowych w wentylatorach, pompach i kompresorach.
• Systemów sterowania oświetleniem i ogrzewaniem o dużym poborze prądu (kategoria AC-1).
• Maszyn przemysłowych wymagających częstego łączenia obciążenia.
• Aplikacji wymagających wysokiej odporności na zakłócenia elektromagnetyczne i niestabilne źródła zasilania sterującego.

Wskazówki Montażowe

Montaż stycznika powinien odbywać się na standardowej szynie DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Przewody o przekroju dostosowanym do prądu 50 A powinny być starannie odizolowane i osadzone w zaciskach. Dzięki szerokiemu zakresowi napięcia cewki (100-250V AC/DC), instalator nie musi stosować dodatkowych ograniczników przepięć, gdyż technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe.

FAQ

1. Czy ten stycznik wymaga dodatkowego ogranicznika przepięć dla cewki?
Nie, styczniki ABB z serii AF mają wbudowane zabezpieczenie przeciwprzepięciowe, co eliminuje konieczność montażu zewnętrznych modułów ochronnych.

2. Czy mogę sterować tym stycznikiem za pomocą napięcia stałego DC?
Tak, elektroniczny interfejs cewki pozwala na zasilanie napięciem sterującym w zakresie 100-250 V zarówno prądem przemiennym (AC), jak i stałym (DC).

3. Jakie jest maksymalne obciążenie dla grzałek (AC-1)?
Dla obciążeń rezystancyjnych w kategorii AC-1, maksymalny prąd znamionowy wynosi 50 A przy napięciu do 690 V.
