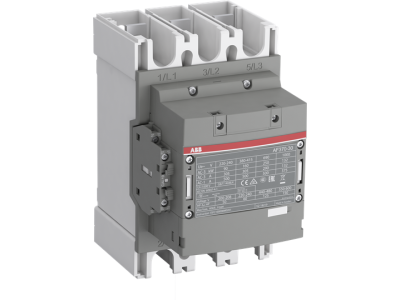

Stycznik mocy AC-3 370A 200kW 3P, 100-250V AC/DC, 1NO+1NC, AF370-30-11-13, przyłącza szynowe | 1SFL607002R1311 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF370-30-11-13 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Jako model 3-biegunowy, charakteryzuje się zdolnością do sterowania silnikami o mocy do 200 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Dzięki zastosowaniu innowacyjnej technologii AF, cewka sterująca akceptuje szeroki zakres napięcia zasilania od 100 V do 250 V AC/DC, co znacząco redukuje liczbę wariantów magazynowych oraz zapewnia stabilną pracę nawet przy wahaniach napięcia w sieci. Urządzenie wyposażone jest w solidne przyłącza szynowe, które umożliwiają bezpieczny montaż przewodów o dużych przekrojach, gwarantując niską rezystancję zestyku i minimalizację strat cieplnych.

• Znamionowy prąd pracy dla kategorii AC-1 wynosi aż 600 A, co pozwala na obsługę odbiorników rezystancyjnych o dużej mocy.
• Zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) umożliwiają łatwą integrację z układami sterowania i sygnalizacji.
• Napięcie znamionowe izolacji wynosi 1000 V zgodnie z normami IEC, co świadczy o najwyższym poziomie bezpieczeństwa elektrycznego.

Zgodność z Normami

Produkt spełnia rygorystyczne wymagania międzynarodowych norm bezpieczeństwa i jakości. Posiada certyfikację IEC dla napięcia do 1000 V oraz certyfikację UL dla napięcia do 600 V, co czyni go rozwiązaniem uniwersalnym na rynki globalne. Zgodność z normami gwarantuje, że stycznik AF370-30-11-13 przeszedł rygorystyczne testy w zakresie wytrzymałości dielektrycznej, trwałości mechanicznej oraz zdolności do gaszenia łuku elektrycznego.

Zastosowanie

Stycznik ABB AF370-30-11-13 znajduje szerokie zastosowanie w ciężkim przemyśle, energetyce oraz automatyce budynkowej. Jest idealnym wyborem do:

• Rozruchu i sterowania dużymi silnikami indukcyjnymi w pompach, wentylatorach i kompresorach.
• Przełączania układów zasilania rezerwowego i odbiorników o charakterze rezystancyjnym (kategoria AC-1).
• Systemów HVAC w obiektach wielkokubaturowych.
• Zaawansowanych układów sterowania w kopalniach, hutach oraz zakładach chemicznych, gdzie wymagana jest najwyższa niezawodność.

Wskazówki Montażowe

Podczas instalacji stycznika AF370-30-11-13 należy zwrócić szczególną uwagę na prawidłowe dokręcenie przyłączy szynowych. Zaleca się stosowanie klucza dynamometrycznego, aby zapewnić optymalny moment dokręcania, co zapobiega przegrzewaniu się styków. Urządzenie powinno być montowane w obudowach zapewniających odpowiedni stopień ochrony IP, zależnie od warunków środowiskowych. Należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną, szczególnie przy pracy z napięciem 1000 V.

FAQ

• Jakie jest napięcie sterowania tego stycznika? Urządzenie posiada uniwersalną cewkę elektroniczną pracującą w zakresie 100-250V AC/DC.
• Czy stycznik posiada wbudowane styki pomocnicze? Tak, model ten jest fabrycznie wyposażony w jeden styk zwierny (1NO) oraz jeden styk rozwierny (1NC).
• Jaka jest maksymalna moc silnika, którą może sterować ten model? Stycznik jest dedykowany do silników o mocy do 200 kW przy napięciu 400 V w kategorii AC-3.
