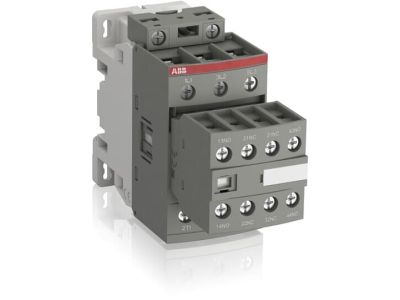

Stycznik mocy AC-3 32A 15kW 3P, 20-60V AC/DC, 2NO+2NC, AF30-30-22-11, zaciski śrubowe | 1SBL277001R1122 ABB

Alternatywny kod produktu: 1SBL277001R1122

Opis i Kluczowe Cechy

Stycznik mocy ABB AF30-30-22-11 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Jako produkt renomowanej marki ABB, model ten wyróżnia się innowacyjną technologią AF, która pozwala na sterowanie cewką w szerokim zakresie napięć od 20 V do 60 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu rozwiązaniu, stycznik jest odporny na wahania napięcia w sieci, co znacząco redukuje ryzyko przestojów i awarii systemów sterowania.

• Wysoka wydajność prądowa: Urządzenie obsługuje prąd znamionowy do 32 A w kategorii użytkowania AC-3 (silniki klatkowe) oraz do 50 A w kategorii AC-1 (obciążenia rezystancyjne), co czyni go niezwykle uniwersalnym komponentem w szafach sterowniczych.
• Zintegrowane styki pomocnicze: Fabrycznie zamontowana konfiguracja styków 2NO (normalnie otwarte) oraz 2NC (normalnie zamknięte) umożliwia realizację rozbudowanych układów logicznych i sygnalizacyjnych bez konieczności dokupowania dodatkowych modułów.
• Technologia AF: Elektronicznie sterowana cewka zapewnia mniejsze zużycie energii oraz cichszą pracę, eliminując charakterystyczne buczenie występujące w tradycyjnych stycznikach.
• Solidne zaciski śrubowe: Zapewniają trwałe i bezpieczne połączenie przewodów, minimalizując rezystancję przejścia i ryzyko przegrzania punktów styku.

Zgodność z Normami

Stycznik AF30-30-22-11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo użytkowania na rynkach całego świata. Urządzenie spełnia wymagania normy IEC 60947-4-1, co potwierdza jego zdolność do bezpiecznego łączenia silników o mocy do 15 kW przy napięciu 400 V AC. Dodatkowo, produkt posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie dopuszczalne napięcie robocze wynosi 600 V, a moc silnika określona jest na poziomie 20 hp przy 480 V. Zgodność z dyrektywami RoHS oraz CE potwierdza dbałość o środowisko i najwyższą jakość wykonania.

Zastosowanie

Dzięki swojej wszechstronności, stycznik ABB AF30-30-22-11 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa komercyjnego:

• Sterowanie silnikami: Idealny do bezpośredniego rozruchu silników indukcyjnych w pompach, wentylatorach, przenośnikach taśmowych oraz kompresorach.
• Układy grzewcze: Dzięki wysokiemu prądowi znamionowemu w kategorii AC-1 (50 A), doskonale sprawdza się w sterowaniu grzałkami i piecami przemysłowymi.
• Automatyka budynkowa: Wykorzystywany w systemach HVAC oraz oświetleniu wielkopowierzchniowym.
• Rozdzielnice główne: Może służyć jako element wykonawczy w układach przełączania zasilania i zabezpieczania obwodów mocy.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa elektrycznego. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć uszkodzenia gwintów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów linkowych. Dzięki kompaktowej budowie, stycznik pozwala na optymalne wykorzystanie przestrzeni wewnątrz rozdzielnicy, a szeroki zakres napięcia sterującego cewki (20-60V AC/DC) upraszcza projektowanie obwodów sterowania.

FAQ

• Czy ten stycznik wymaga dodatkowego ogranicznika przepięć dla cewki? Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, co eliminuje konieczność stosowania zewnętrznych warystorów lub diod.
• Jakie jest maksymalne napięcie pracy styków głównych? Zgodnie z normą IEC, napięcie znamionowe izolacji wynosi 690 V, co pozwala na pracę w większości standardowych sieci przemysłowych.
• Czy styki pomocnicze 2NO+2NC można rozbudować? Tak, konstrukcja styczników serii AF pozwala na montaż dodatkowych bloków styków pomocniczych, jeśli wymaga tego specyfika projektu.
• Czy cewka 20-60V AC/DC będzie działać przy zasilaniu 24V DC? Tak, zakres 20-60V obejmuje standardowe napięcie sterownicze 24V DC, zapewniając stabilne trzymanie styków nawet przy spadkach napięcia.
