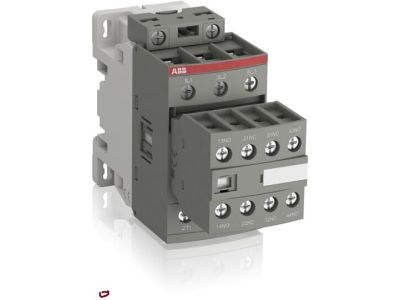

Stycznik mocy AC-3 32A 15kW 3P, 100-250V AC/DC, 2NO+2NC, AF30-30-22-13, zaciski śrubowe | 1SBL277001R1322 ABB

Alternatywny kod produktu: 1SBL277001R1322

Opis i Kluczowe Cechy

Stycznik mocy AF30-30-22-13 (symbol 1SBL277001R1322) to 3-biegunowe urządzenie przeznaczone do sterowania silnikami o mocy do 15 kW (AC-3, 400V) oraz obwodami mocy do 50A (AC-1). Pracuje w zakresie napięć sterowania 100-250V AC/DC, co zapewnia kompatybilność z większością układów automatyki przemysłowej. Wyposażony we wstępnie zamontowane styki pomocnicze 2NO+2NC oraz zaciski śrubowe ułatwiające montaż.

• Prąd znamionowy AC-3 32A: Przeznaczony do sterowania silnikami o mocy 15 kW (400V) w trybie pracy AC-3, optymalny dla większości aplikacji napędowych.
• Napięcie sterowania 100-250V AC/DC: Szeroki zakres napięć sterujących zapewnia uniwersalność zastosowania – kompatybilny z różnymi typami obwodów sterujących.
• Styki pomocnicze 2NO+2NC: Umożliwiają budowę złożonych układów zabezpieczeń, sygnalizacji i blokad logicznych bez konieczności stosowania dodatkowych przekaźników pomocniczych.
• Zaciski śrubowe: Zapewniają pewne i trwałe połączenie elektryczne, ułatwiają montaż i konserwację układu.
• Zakres napięcia zasilania: 690V (IEC) / 600V (UL): Wysoka odporność na przepięcia, odpowiedni do pracy w sieciach przemysłowych zasilanych napięciem do 690V.

Zgodność z Normami

Stycznik spełnia wymagania normy IEC 60947-4-1, EN 60947-4-1 oraz UL 508. Posiada certyfikat CE, co potwierdza zgodność z dyrektywami Unii Europejskiej dotyczącymi bezpieczeństwa i kompatybilności elektromagnetycznej.

Zastosowanie

Stycznik AF30-30-22-13 znajduje zastosowanie w układach sterowania silnikami oraz obwodach mocy w różnych gałęziach przemysłu.

• Sterowanie silnikami trójfazowymi o mocy do 15 kW w trybie AC-3 (np. pompy, wentylatory, przenośniki, maszyny obróbcze).
• Zabezpieczanie i załączanie obwodów mocy o prądzie do 50A (AC-1) – np. grzejniki, oświetlenie przemysłowe.
• Budowa układów automatyki z blokadami i sygnalizacją stanu (dzięki stykom pomocniczym 2NO+2NC).
• Układy sterowania w instalacjach przemysłowych, budynkach użyteczności publicznej oraz systemach HVAC.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z uprawnieniami SEP po bezwzględnym odłączeniu napięcia zasilającego. Urządzenie należy montować w pozycji pionowej na szynie DIN lub płycie montażowej, zapewniając odpowiednią wentylację. Zaciski śrubowe dokręcać z zalecanym momentem (szczegóły w dokumentacji technicznej). Przed podłączeniem sprawdzić zgodność parametrów sieci z danymi znamionowymi stycznika. Zaleca się stosowanie odpowiednich zabezpieczeń zwarciowych w obwodzie.

FAQ

• Czy stycznik AF30-30-22-13 nadaje się do pracy w układach DC? Tak, napięcie sterowania 100-250V AC/DC umożliwia jego stosowanie zarówno w układach prądu przemiennego, jak i stałego.
• Jaki jest maksymalny prąd łączeniowy w trybie AC-1? Maksymalny prąd łączeniowy w trybie AC-1 wynosi 50A – odpowiedni do załączania obwodów ogólnego zastosowania.
• Czy stycznik posiada zabezpieczenie termiczne? Nie – stycznik nie posiada wbudowanego zabezpieczenia termicznego. Do ochrony silnika lub obwodu należy stosować zewnętrzne zabezpieczenia zwarciowe i przeciążeniowe zgodnie z wymaganiami instalacji.
