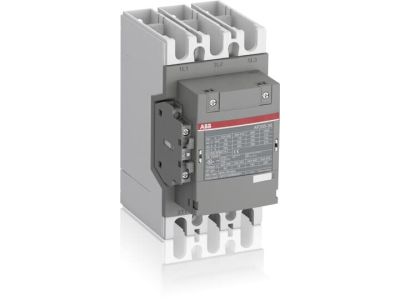

Stycznik mocy AC-3 205A 110kW 3P, 100-250V AC/DC, 1NO+1NC, AF205-30-11-13, przyłącza szynowe | 1SFL527002R1311 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF205-30-11-13 to zaawansowane urządzenie łączeniowe zaprojektowane do pracy w najbardziej wymagających aplikacjach przemysłowych. Jako model 3-biegunowy, charakteryzuje się zdolnością do sterowania silnikami o mocy do 110 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Urządzenie zostało wyposażone w innowacyjną technologię AF, która pozwala na szeroki zakres napięcia sterującego cewki od 100 V do 250 V AC/DC. Dzięki temu stycznik jest odporny na wahania napięcia w sieci oraz redukuje zużycie energii przez układ sterowania.

• Wysoka wydajność prądowa: Znamionowy prąd pracy w kategorii AC-3 wynosi 205 A, natomiast w kategorii AC-1 (obciążenia rezystancyjne) urządzenie pozwala na bezpieczne przełączanie prądów do 350 A.
• Zintegrowane styki pomocnicze: Fabrycznie zamontowana konfiguracja 1NO + 1NC (jeden styk zwierny i jeden rozwierny) umożliwia natychmiastową integrację z układami sygnalizacji i blokad elektrycznych.
• Przyłącza szynowe: Solidne zaciski szynowe gwarantują pewne połączenie mechaniczne i elektryczne dla przewodów o dużych przekrojach, co minimalizuje ryzyko przegrzania punktów styku.
• Technologia AF: Eliminuje drgania styków i zapewnia cichą pracę, co znacząco wydłuża żywotność mechaniczną i elektryczną aparatu.

Zgodność z Normami

Stycznik AF205-30-11-13 spełnia rygorystyczne wymagania międzynarodowych standardów bezpieczeństwa i jakości. Został zaprojektowany zgodnie z normą IEC 60947-4-1, co pozwala na jego bezpieczną eksploatację w instalacjach o napięciu znamionowym izolacji do 1000 V. Produkt posiada również certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie dopuszczalne napięcie pracy wynosi 600 V, a moc sterowanych silników sięga 150 KM przy 480 V. Zgodność z dyrektywami RoHS oraz CE potwierdza dbałość producenta o ekologię i bezpieczeństwo użytkowania.

Zastosowanie

Dzięki swojej uniwersalności i wysokim parametrom znamionowym, stycznik ABB AF205 znajduje szerokie zastosowanie w sektorze B2B, w tym:

• Przemysł ciężki: Sterowanie dużymi jednostkami napędowymi w systemach pomp, wentylatorów oraz kompresorów.
• Automatyka budynkowa: Załączanie głównych obwodów zasilających i systemów HVAC w obiektach wielkokubaturowych.
• Infrastruktura: Wykorzystanie w rozdzielnicach głównych do przełączania odbiorników o charakterze rezystancyjnym i indukcyjnym.
• Energetyka: Systemy SZR (Samoczynne Załączanie Rezerwy) oraz układy kompensacji mocy biernej.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony przez wykwalifikowany personel z zachowaniem zasad BHP. Urządzenie jest przystosowane do montażu na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania śrub na przyłączach szynowych, aby zapewnić optymalną przewodność i uniknąć luzów wynikających z drgań. Należy zachować odpowiednie odstępy izolacyjne zgodnie z dokumentacją techniczną, szczególnie przy pracy z napięciem 1000 V. Szeroki zakres napięcia cewki (100-250V AC/DC) ułatwia projektowanie obwodów sterowania, eliminując konieczność stosowania dodatkowych transformatorów separacyjnych w wielu aplikacjach.

FAQ

• Czy stycznik AF205 może pracować z napięciem stałym DC? Tak, cewka sterująca akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) w zakresie 100-250V.
• Jaki jest maksymalny prąd dla obciążeń czysto rezystancyjnych? W kategorii AC-1 stycznik może bezpiecznie przełączać prąd o natężeniu do 350 A.
• Czy styki pomocnicze można rozbudować? Tak, konstrukcja serii AF pozwala na montaż dodatkowych bloków styków pomocniczych bocznych lub czołowych, zależnie od potrzeb projektu.
• Co oznacza technologia AF w tym modelu? Technologia AF to elektronicznie sterowana cewka, która zapewnia stabilne trzymanie styków nawet przy spadkach napięcia i redukuje pobór mocy cewki o nawet 80% w porównaniu do tradycyjnych rozwiązań.
