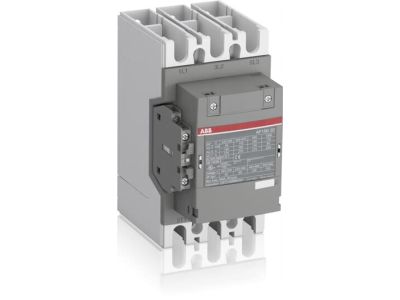

Stycznik mocy AC-3 190A 90kW 3P, 100-250V AC/DC, 1NO+1NC, AF190-30-11-13, przyłącza szynowe | 1SFL487002R1311 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF190-30-11-13 to zaawansowany aparat łączeniowy zaprojektowany z myślą o najbardziej wymagających aplikacjach przemysłowych. Urządzenie charakteryzuje się 3-biegunową konstrukcją i jest przystosowane do pracy z napięciem izolacji do 1000 V zgodnie z normami IEC oraz do 600 V według standardów UL. Kluczowym elementem konstrukcyjnym są przyłącza szynowe, które umożliwiają pewny i trwały montaż przewodów o dużych przekrojach lub szyn miedzianych, co jest niezbędne przy prądach znamionowych sięgających 190 A w kategorii AC-3.

Sercem urządzenia jest innowacyjna cewka elektroniczna w technologii AF, która obsługuje szeroki zakres napięcia sterującego od 100 V do 250 V AC/DC. Dzięki temu stycznik jest odporny na wahania napięcia w sieci i pozwala na znaczną redukcję zużycia energii przez układ sterowania. Zintegrowane styki pomocnicze w konfiguracji 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty) pozwalają na łatwą integrację z systemami automatyki i sygnalizacji bez konieczności montażu dodatkowych bloków styków.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i wydajności. Spełnia wymagania normy IEC 60947-4-1, co potwierdza jego zdolność do bezpiecznego łączenia silników i innych obciążeń indukcyjnych. Posiada również certyfikację UL, co umożliwia jego stosowanie w maszynach eksportowanych na rynek północnoamerykański, gdzie dopuszczalne obciążenie ogólnego zastosowania wynosi 250 A przy 600 V. Wysokie napięcie znamionowe izolacji wynoszące 1000 V gwarantuje bezpieczną separację obwodów w trudnych warunkach środowiskowych.

Zastosowanie

Stycznik AF190-30-11-13 znajduje szerokie zastosowanie w ciężkim przemyśle oraz infrastrukturze budynkowej. Jest idealnym rozwiązaniem do sterowania silnikami klatkowymi o mocy do 90 kW przy napięciu 400 V AC (kategoria AC-3) oraz do przełączania obwodów zasilających o charakterze rezystancyjnym (kategoria AC-1) o natężeniu do 275 A. Doskonale sprawdza się w układach napędowych pomp, wentylatorów, kompresorów oraz w systemach HVAC i rozdzielnicach głównych jako element wykonawczy systemów zarządzania energią.

Wskazówki Montażowe

Podczas instalacji stycznika AF190-30-11-13 należy zwrócić szczególną uwagę na prawidłowe przygotowanie przyłączy szynowych. Zaleca się stosowanie odpowiednich końcówek kablowych oraz dokręcanie śrub zaciskowych z momentem określonym przez producenta, co zapobiega powstawaniu rezystancji zestykowej i nadmiernemu nagrzewaniu się aparatu. Dzięki technologii AF, stycznik nie wymaga stosowania zewnętrznych ograniczników przepięć, ponieważ cewka elektroniczna posiada wbudowane zabezpieczenia przed impulsami napięciowymi. Urządzenie powinno być montowane na płycie montażowej w pozycji pionowej, z zachowaniem odpowiednich odstępów izolacyjnych od innych aparatów.

FAQ

• Czy ten stycznik może być sterowany napięciem stałym (DC)? Tak, dzięki technologii AF cewka akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) w zakresie 100-250 V.
• Jakie są główne korzyści z przyłączy szynowych? Przyłącza szynowe zapewniają większą powierzchnię styku, co jest kluczowe przy wysokich prądach (190 A i więcej), minimalizując ryzyko awarii termicznej.
• Czy styki pomocnicze są już zamontowane? Tak, stycznik posiada fabrycznie zamontowany blok styków pomocniczych 1NO + 1NC.
