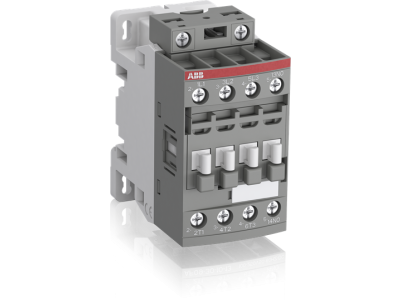

Stycznik mocy AC-3 18A 7,5kW 3P, 20-60V AC/DC, 1NO, AF16-30-10-11, zaciski śrubowe | 1SBL177001R1110 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF16-30-10-11 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w innowacyjną technologię AF, stycznik ten oferuje unikalny, szeroki zakres napięcia sterującego cewki od 20 V do 60 V AC/DC. Dzięki temu rozwiązaniu urządzenie jest odporne na wahania napięcia w sieci oraz pozwala na znaczną redukcję liczby wariantów magazynowych. Trójbiegunowa konstrukcja (3P) pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW przy napięciu 400 V AC w kategorii użytkowania AC-3.

• Wydajność prądowa: Znamionowy prąd pracy dla kategorii AC-3 wynosi 18 A, natomiast w kategorii AC-1 (obciążenia rezystancyjne) urządzenie może przełączać prądy do 30 A.
• Styki pomocnicze: Zintegrowany jeden styk pomocniczy zwierny (1NO) umożliwia łatwą realizację układów podtrzymania lub sygnalizacji stanu pracy.
• Technologia AF: Zapewnia stabilną pracę cewki nawet przy niestabilnym zasilaniu, eliminując drgania styków i redukując zużycie energii.
• Zaciski śrubowe: Solidne połączenia śrubowe gwarantują trwałość mechaniczną i elektryczną, minimalizując ryzyko poluzowania przewodów pod wpływem wibracji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co potwierdza jego niezawodność w globalnych systemach elektroenergetycznych. Stycznik spełnia wymagania normy IEC 60947-4-1, co definiuje jego parametry pracy przy napięciu znamionowym izolacji do 690 V. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest dopuszczone do pracy przy napięciu 600 V i sterowania silnikami o mocy do 10 hp przy 480 V. Zgodność z dyrektywami RoHS oraz CE potwierdza bezpieczeństwo użytkowania i dbałość o środowisko naturalne.

Zastosowanie

Stycznik AF16-30-10-11 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do:

• Bezpośredniego rozruchu silników klatkowych w układach napędowych pomp, wentylatorów i przenośników.
• Załączania obwodów oświetleniowych oraz systemów grzewczych (kategoria AC-1).
• Integracji w rozdzielnicach sterowniczych wymagających kompaktowych wymiarów i wysokiej niezawodności.
• Pracy w systemach, gdzie występują znaczne spadki napięcia lub zasilanie pochodzi z systemów DC.

Wskazówki Montażowe

Montaż stycznika powinien być przeprowadzony na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Przekrój przewodów powinien być dobrany zgodnie z prądem znamionowym obciążenia. Dzięki kompaktowej szerokości, stycznik pozwala na optymalne zagospodarowanie miejsca wewnątrz szafy sterowniczej. Przed uruchomieniem należy zweryfikować, czy napięcie sterujące mieści się w zakresie 20-60 V AC/DC.

FAQ

1. Czy ten stycznik może być sterowany napięciem stałym (DC)?
Tak, dzięki technologii AF cewka akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) w zakresie 20-60 V.

2. Jaka jest maksymalna moc silnika, którą może obsłużyć ten model?
Dla standardowego napięcia 400 V AC w kategorii AC-3, maksymalna moc znamionowa silnika wynosi 7,5 kW.

3. Czy można dołożyć dodatkowe styki pomocnicze?
Tak, konstrukcja serii AF firmy ABB pozwala na montaż dodatkowych bloków styków pomocniczych montowanych od czoła lub z boku urządzenia.
