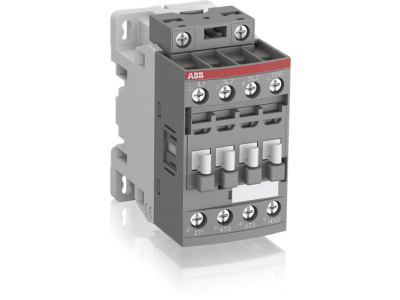

Stycznik mocy AC-3 18A 7,5kW 3P, 20-60V AC/DC, 1NC, AF16-30-01-11, zaciski śrubowe | 1SBL177001R1101 ABB

Alternatywny kod produktu: 1SBL177001R1101

Opis i Kluczowe Cechy

Stycznik mocy AF16-30-01-11 (symbol 1SBL177001R1101) to 3-biegunowe urządzenie przeznaczone do sterowania silnikami o mocy do 7,5 kW przy 400 V AC w kategorii AC-3. Wyposażony w cewkę o uniwersalnym zakresie napięcia sterującego 20–60 V AC/DC oraz wbudowany styk pomocniczy 1NC. Zaciski śrubowe zapewniają pewne i trwałe połączenie przewodów. Napięcie izolacji do 690 V (IEC) / 600 V (UL) gwarantuje bezpieczną pracę w instalacjach przemysłowych.

• Kategoria AC-3, prąd 18 A: Umożliwia załączanie i wyłączanie silników indukcyjnych o mocy do 7,5 kW przy 400 V AC – optymalne rozwiązanie dla napędów pomp, wentylatorów i sprężarek.
• Napięcie izolacji 690 V IEC / 600 V UL: Wysoki margines bezpieczeństwa elektrycznego w sieciach przemysłowych – redukcja ryzyka przebicia przy przepięciach.
• Cewka sterująca 20–60 V AC/DC: Szeroki zakres napięć zasilania cewki, kompatybilny z różnymi systemami sterowania – eliminuje konieczność stosowania dodatkowych przetwornic.
• Wbudowany styk pomocniczy 1NC: Gotowy obwód sygnalizacji lub blokady – ułatwia realizację układów sekwencyjnych i zabezpieczeń.
• Zaciski śrubowe: Pewne połączenie przewodów o dużym przekroju – odporność na wibracje i łatwy montaż w rozdzielnicy.
• Kategoria AC-1, prąd 30 A: Możliwość przełączania obciążeń rezystancyjnych (np. grzałek) bez ryzyka przegrzania styków – wszechstronność zastosowań.

Zgodność z Normami

Stycznik AF16-30-01-11 spełnia wymagania norm IEC oraz UL (napięcie izolacji odpowiednio 690 V i 600 V). Posiada oznaczenie CE, potwierdzające zgodność z obowiązującymi dyrektywami europejskimi. Produkt przeznaczony do montażu i eksploatacji zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Dzięki parametrom AC-3 (18 A) i AC-1 (30 A) stycznik sprawdza się w wielu aplikacjach przemysłowych i budynkowych. Wbudowany styk NC rozszerza możliwości sygnalizacji i blokad.

• Sterowanie silnikami indukcyjnymi (pompy, wentylatory, sprężarki) w instalacjach o mocy do 7,5 kW / 400 V AC.
• Przełączanie obciążeń rezystancyjnych w kategorii AC-1 (np. grzałki, piece oporowe) do 30 A.
• W układach automatyki przemysłowej oraz w rozdzielnicach sterowniczych wymagających styku pomocniczego NC do sygnalizacji stanu lub blokady.
• W systemach sterowania maszyn i urządzeń, gdzie niezbędna jest kompatybilność cewki z napięciami AC i DC w zakresie 20–60 V.

Wskazówki Montażowe

Montaż i podłączenie stycznika może wykonywać wyłącznie wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Urządzenie montuje się na szynie TH35 (DIN). Przekrój przyłączanych przewodów należy dobrać zgodnie z obowiązującymi przepisami oraz wartościami prądów roboczych. Moment dokręcania zacisków śrubowych – stosować się do danych podanych w dokumentacji technicznej producenta. Przed pierwszym uruchomieniem sprawdzić poprawność połączeń i izolacji.

FAQ

• Jaki jest zakres napięcia cewki? Cewka stycznika AF16-30-01-11 jest przystosowana do napięć sterujących 20–60 V AC/DC, co pozwala na stosowanie zarówno w układach prądu przemiennego, jak i stałego.
• Czy stycznik posiada podświetlenie? Produkt nie jest wyposażony w podświetlenie. Sygnalizacja stanu załączenia może być realizowana za pomocą dodatkowego styku pomocniczego lub zewnętrznej lampki.
• Jaki stopień ochrony ma ten stycznik? Stopień ochrony nie został podany w dokumentacji. Standardowo aparatura modułowa do montażu w rozdzielnicy charakteryzuje się ochroną IP20 – zalecana ochrona przed dotykiem i ciałami stałymi >12 mm.
