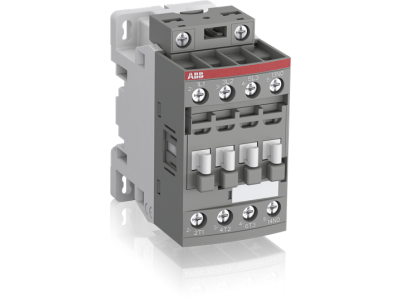

Stycznik mocy AC-3 18A 7,5kW 3P, 100-250V AC/DC, 1NO, AF16-30-10-13, zaciski śrubowe | 1SBL177001R1310 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF16-30-10-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w innowacyjną technologię AF, stycznik ten oferuje szeroki zakres napięcia sterującego od 100 V do 250 V AC/DC, co pozwala na znaczną redukcję liczby wariantów magazynowych oraz gwarantuje stabilną pracę nawet przy dużych wahaniach napięcia w sieci. Urządzenie posiada 3 bieguny główne oraz jeden zintegrowany styk pomocniczy zwierny (1NO), co ułatwia budowę układów sterowania i sygnalizacji.

• Wysoka wydajność: Zdolność łączeniowa dla silników o mocy do 7,5 kW przy napięciu 400 V AC w kategorii użytkowania AC-3.
• Wszechstronność prądowa: Prąd znamionowy 18 A (AC-3) oraz prąd termiczny do 30 A (AC-1) dla obciążeń rezystancyjnych.
• Technologia AF: Elektroniczne sterowanie cewką eliminuje brzęczenie i redukuje zużycie energii, zapewniając jednocześnie odporność na zapady napięcia.
• Zaciski śrubowe: Solidne połączenia mechaniczne gwarantują niską rezystancję styku i długotrwałą bezawaryjność.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co potwierdza jego najwyższą jakość i bezpieczeństwo użytkowania. Stycznik spełnia wymagania normy IEC 60947-4-1, co czyni go odpowiednim do globalnych zastosowań przemysłowych. Posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest dopuszczony do pracy przy napięciu do 600 V i obciążeniach ogólnego przeznaczenia do 30 A. Urządzenie jest również zgodne z dyrektywami RoHS, co świadczy o dbałości producenta o ochronę środowiska naturalnego.

Zastosowanie

Stycznik AF16-30-10-13 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym rozwiązaniem do sterowania silnikami klatkowymi w układach wentylacji, pompach, przenośnikach oraz kompresorach. Dzięki wysokiej odporności na zakłócenia elektromagnetyczne i szerokiemu zakresowi napięć cewki, doskonale sprawdza się w rozdzielnicach zasilanych z niestabilnych źródeł energii lub w instalacjach, gdzie wymagana jest unifikacja komponentów. Może być również stosowany do załączania obwodów oświetleniowych oraz grzewczych (kategoria AC-1).

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na odpowiedni moment dokręcania zacisków śrubowych, aby zapobiec przegrzewaniu się styków. Zaleca się stosowanie przewodów o przekroju dostosowanym do prądu znamionowego 18 A, co zapewni optymalne odprowadzanie ciepła. Dzięki kompaktowej obudowie o szerokości 45 mm, stycznik pozwala na oszczędność miejsca w szafie sterowniczej. Przed uruchomieniem należy zweryfikować, czy napięcie sterujące mieści się w zakresie 100-250 V AC/DC.

FAQ

• Czy ten stycznik może być sterowany napięciem stałym (DC)? Tak, dzięki technologii AF cewka akceptuje zarówno napięcie przemienne (AC), jak i stałe (DC) w zakresie 100-250 V.
• Jaka jest maksymalna moc silnika, którą może sterować ten model? Przy standardowym napięciu 400 V AC w kategorii AC-3, maksymalna moc silnika wynosi 7,5 kW.
• Czy urządzenie posiada wbudowane styki pomocnicze? Tak, stycznik posiada jeden fabrycznie zintegrowany styk pomocniczy typu NO (normalnie otwarty).
• Czy do tego stycznika można dołożyć dodatkowe styki? Tak, konstrukcja serii AF umożliwia montaż dodatkowych bloków styków pomocniczych montowanych od czoła lub z boku urządzenia.
