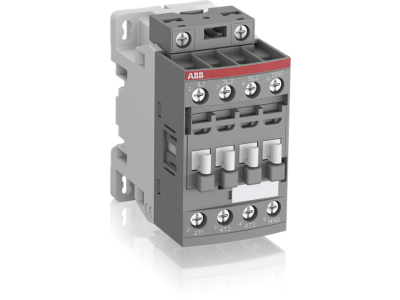

Stycznik mocy AC-3 18A 7,5kW 3P, 100-250V AC/DC, 1NC, AF16-30-01-13, zaciski śrubowe | 1SBL177001R1301 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF16-30-01-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w 3 bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 7,5 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Kluczowym wyróżnikiem serii AF jest innowacyjna cewka elektroniczna, która obsługuje szeroki zakres napięcia sterującego od 100 V do 250 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu rozwiązaniu stycznik jest odporny na wahania napięcia w sieci, co znacząco redukuje ryzyko przestojów i awarii.

• Wysoka wydajność prądowa: Urządzenie obsługuje prąd znamionowy do 30 A w kategorii AC-1, co czyni je idealnym do obciążeń rezystancyjnych.
• Zintegrowany styk pomocniczy: Fabrycznie wbudowany styk pomocniczy o konfiguracji NC (normalnie zamknięty) umożliwia łatwą integrację z układami blokad i sygnalizacji.
• Technologia AF: Redukuje zużycie energii przez cewkę oraz eliminuje uciążliwe buczenie, poprawiając komfort pracy i trwałość komponentów.
• Zaciski śrubowe: Solidne połączenia gwarantują niską rezystancję styku i odporność na wibracje.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w globalnych systemach elektroenergetycznych. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego zdolność do bezpiecznego łączenia prądów silnikowych przy napięciu znamionowym izolacji wynoszącym 690 V. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest dopuszczone do pracy przy napięciu 600 V i obciążeniach ogólnego zastosowania do 30 A oraz sterowania silnikami o mocy do 10 hp przy 480 V.

Zastosowanie

Stycznik AF16-30-01-13 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest dedykowany do:

• Bezpośredniego rozruchu silników klatkowych w układach napędowych pomp, wentylatorów i przenośników.
• Załączania obwodów oświetleniowych oraz systemów grzewczych (kategoria AC-1).
• Pracy w rozdzielnicach o ograniczonej przestrzeni dzięki kompaktowej budowie.
• Systemów wymagających wysokiej niezawodności przy niestabilnych parametrach sieci zasilającej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem połączeń. Stycznik jest przystosowany do montażu na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Dzięki szerokiemu zakresowi napięcia cewki 100-250V AC/DC, instalator nie musi stosować dodatkowych ograniczników przepięć, co upraszcza konstrukcję szafy sterowniczej.

FAQ

• Czy ten stycznik wymaga dodatkowego ogranicznika przepięć? Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, które chroni cewkę i układ sterowania.
• Jakie jest napięcie sterujące tego modelu? Model ten posiada uniwersalną cewkę pracującą w zakresie 100-250 V AC (50/60 Hz) oraz 100-250 V DC.
• Czy mogę zamontować dodatkowe styki pomocnicze? Tak, konstrukcja styczników ABB serii AF pozwala na rozbudowę o czołowe lub boczne bloki styków pomocniczych w zależności od potrzeb projektu.
