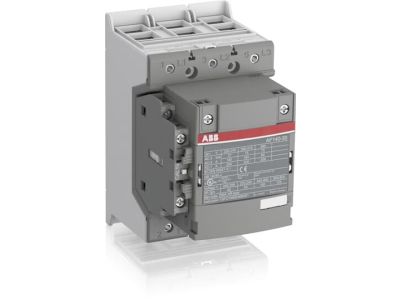

Stycznik mocy AC-3 140A 75kW 3P, 100-250V AC/DC, 1NO+1NC, AF140-30-11-13, zaciski śrubowe | 1SFL447001R1311 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF140-30-11-13 to zaawansowane, 3-biegunowe urządzenie łączeniowe, które stanowi fundament niezawodnych systemów automatyki przemysłowej. Urządzenie charakteryzuje się prądem znamionowym wynoszącym 140 A w kategorii AC-3, co pozwala na stabilne i bezpieczne sterowanie silnikami klatkowymi o mocy do 75 kW przy napięciu 400 V AC. Wyposażony w innowacyjną technologię cewki AF, stycznik akceptuje szeroki zakres napięcia sterującego od 100 V do 250 V AC/DC, co minimalizuje ryzyko przestojów spowodowanych wahaniami parametrów sieci zasilającej. Konstrukcja zawiera fabrycznie zintegrowane styki pomocnicze 1NO (normalnie otwarty) oraz 1NC (normalnie zamknięty), umożliwiając natychmiastową implementację w układach logicznych i sygnalizacyjnych bez konieczności dokupowania dodatkowych modułów.

Zgodność z Normami

Produkt został zaprojektowany z myślą o globalnych standardach bezpieczeństwa. Posiada pełną certyfikację zgodną z normami IEC, co pozwala na pracę przy napięciu znamionowym izolacji do 690 V. Dodatkowo, stycznik spełnia rygorystyczne wymagania UL (Underwriters Laboratories) dla napięcia do 600 V, osiągając wydajność 100 hp przy 480 V UL. Dzięki temu urządzenie może być stosowane w projektach eksportowych na rynki całego świata, gwarantując pełną kompatybilność z międzynarodowymi wytycznymi dotyczącymi aparatury niskiego napięcia.

Zastosowanie

Stycznik AF140-30-11-13 jest dedykowany do najbardziej wymagających aplikacji przemysłowych. Doskonale sprawdza się w sterowaniu dużymi jednostkami napędowymi w systemach HVAC, przepompowniach oraz liniach produkcyjnych. W kategorii AC-1, przeznaczonej dla obciążeń rezystancyjnych, urządzenie pozwala na bezpieczne przełączanie prądów o natężeniu do 200 A (zarówno według IEC, jak i UL General Use). Jest to idealne rozwiązanie dla systemów dystrybucji energii, gdzie wymagana jest wysoka trwałość łączeniowa i odporność na trudne warunki pracy.

Wskazówki Montażowe

Urządzenie zostało wyposażone w podwójne zaciski śrubowe, które zapewniają optymalny moment dokręcania i trwałe połączenie przewodów o dużych przekrojach. Konstrukcja zacisków umożliwia łatwe i bezpieczne podłączenie szyn prądowych lub kabli z końcówkami oczkowymi. Podczas montażu w szafie sterowniczej należy zwrócić uwagę na zachowanie odpowiednich odstępów izolacyjnych zgodnie z dokumentacją techniczną ABB. Stycznik jest przystosowany do montażu na płycie montażowej, co zapewnia stabilność mechaniczną nawet przy dużych wstrząsach i wibracjach występujących w środowisku przemysłowym.

FAQ

• Jakie jest napięcie sterujące cewki? Stycznik posiada uniwersalną cewkę elektroniczną pracującą w zakresie 100-250 V AC/DC.
• Jaki jest maksymalny prąd dla obciążeń rezystancyjnych? W kategorii AC-1 stycznik może bezpiecznie przełączać prąd do 200 A.
• Czy urządzenie posiada styki pomocnicze? Tak, model ten jest standardowo wyposażony w jeden styk pomocniczy zwierny (1NO) oraz jeden rozwierny (1NC).
• Jaka jest maksymalna moc silnika, którą może sterować ten stycznik? Przy napięciu 400 V AC w kategorii AC-3, maksymalna moc silnika wynosi 75 kW.
