Stycznik mocy AC-3 12A 5,5kW 3P, 250-250V AC/DC, 1NO, AF12-30-10-14, zaciski śrubowe | 1SBL157001R1410 ABB

Alternatywny kod produktu: 1SBL157001R1410

Opis i Kluczowe Cechy

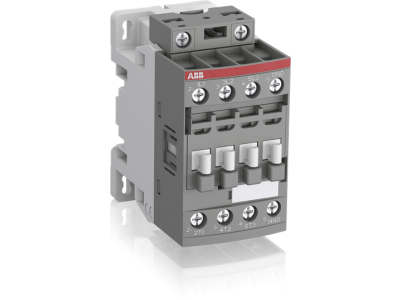

Stycznik mocy AF12-30-10-14 (nr katalogowy 1SBL157001R1410) to 3-biegunowe urządzenie przeznaczone do sterowania silnikami oraz obwodami mocy. Wyposażony w cewkę o napięciu 250-250 V AC/DC oraz jeden wbudowany styk pomocniczy NO, zapewnia niezawodne przełączanie w kategorii AC-3 przy prądzie 12 A i mocy 5,5 kW (400 V AC) lub w AC-1 do 28 A. Zaciski śrubowe ułatwiają bezpieczne i trwałe podłączenie przewodów.

• Prąd znamionowy AC-3: 12 A / moc 5,5 kW: pozwala na bezpieczną pracę z silnikami o znacznym obciążeniu, bez ryzyka przegrzania styków w typowych zastosowaniach przemysłowych.
• Napięcie cewki 250-250 V AC/DC: uniwersalne zasilanie – jedna wersja do obwodów prądu przemiennego i stałego, upraszcza projektowanie i magazynowanie.
• Wbudowany styk pomocniczy 1NO: umożliwia sygnalizację stanu załączenia lub realizację prostych układów samopodtrzymania bez dodatkowych akcesoriów.
• Zaciski śrubowe: gwarantują pewne i łatwe połączenie przewodów, odporne na wibracje i drgania w szafach sterowniczych.
• Kategoria użytkowa AC-1 (do 28 A): sprawdza się również w przełączaniu obwodów oporowych, grzejnych lub oświetleniowych o podwyższonym prądzie ciągłym.

Zgodność z Normami

Stycznik AF12-30-10-14 został zaprojektowany zgodnie z wymaganiami europejskich norm oraz standardu DIN. Posiada certyfikację CE, co potwierdza spełnienie zasadniczych wymogów bezpieczeństwa i kompatybilności elektromagnetycznej. Urządzenie przeznaczone jest do pracy w sieciach o napięciu izolacji do 690 V (IEC) / 600 V (UL).

Zastosowanie

Dzięki parametrom AC-3 i AC-1 stycznik znajduje zastosowanie w szerokim zakresie instalacji przemysłowych i budynkowych. Poniżej przedstawiono typowe scenariusze użycia.

• Sterowanie trójfazowymi silnikami asynchronicznymi (np. pomp, wentylatorów, sprężarek) w kategorii AC-3, z zabezpieczeniem nadprądowym.
• Przełączanie obwodów mocy w rozdzielnicach głównych i podrozdzielnicach (AC-1), w tym grzałek, pieców oporowych i zasilaczy.
• Współpraca z przekaźnikami czasowymi, termostatami lub PLC do automatycznego załączania/wyłączania odbiorników w systemach automatyki budynkowej.
• Układy sterowania awaryjnego i sygnalizacji – styk pomocniczy NO może być wykorzystany do przekazania informacji o stanie stycznika do systemu nadrzędnego.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania i upewnij się, że obwód jest odłączony od źródła. Urządzenie przeznaczone jest do mocowania na szynie TH35 (DIN) w rozdzielnicy. Moment dokręcania zacisków oraz przekrój przyłączanych przewodów należy dobrać zgodnie z dokumentacją techniczną producenta – nieprzestrzeganie może prowadzić do przegrzania lub uszkodzenia stycznika.

FAQ

• Czy stycznik AF12-30-10-14 posiada styk pomocniczy? Tak, wbudowany jest jeden styk pomocniczy normalnie otwarty (1NO).
• Jakie napięcie cewki ma ten model? Cewka jest przystosowana do napięcia 250-250 V, zarówno dla prądu przemiennego (AC), jak i stałego (DC).
• W jakiej kategorii pracy można używać tego stycznika? Podstawową kategorią jest AC-3 (12 A / 5,5 kW przy 400 V) do silników, ale dopuszczalna jest również praca w AC-1 (do 28 A) w obwodach oporowych.
