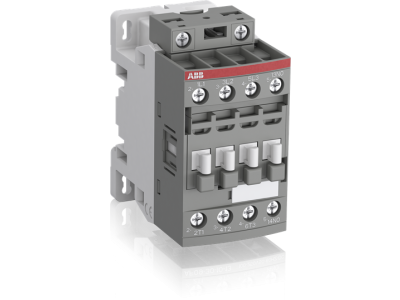

Stycznik mocy AC-3 12A 5,5kW 3P, 20-60V AC/DC, 1NO, AF12-30-10-11, zaciski śrubowe | 1SBL157001R1110 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF12-30-10-11 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w 3 bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Kluczowym wyróżnikiem serii AF jest innowacyjna technologia cewki elektronicznej, która obsługuje szeroki zakres napięcia sterującego od 20 V do 60 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu rozwiązaniu stycznik jest odporny na wahania napięcia w sieci, co znacząco redukuje ryzyko przestojów i awarii.

• Wysoka wydajność prądowa: Urządzenie obsługuje prąd znamionowy do 28 A w kategorii AC-1, co czyni go idealnym do obciążeń rezystancyjnych.
• Zintegrowany styk pomocniczy: Wbudowany styk 1NO (normalnie otwarty) umożliwia łatwą integrację z układami sygnalizacji i blokad.
• Technologia AF: Redukuje zużycie energii przez cewkę oraz eliminuje hałas (buczenie) podczas pracy.
• Zaciski śrubowe: Solidne połączenia gwarantują trwałość mechaniczną i elektryczną nawet w warunkach wibracji.

Zgodność z Normami

Stycznik AF12-30-10-11 został zaprojektowany i przetestowany zgodnie z rygorystycznymi standardami międzynarodowymi, co zapewnia bezpieczeństwo i interoperacyjność na rynkach całego świata. Urządzenie spełnia wymagania normy IEC 60947-4-1, co potwierdza jego zdolność do bezpiecznego łączenia silników i obciążeń przemysłowych przy napięciu znamionowym izolacji do 690 V. Dodatkowo produkt posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest klasyfikowany do pracy z silnikami o mocy do 7-1/2 hp przy 480 V oraz do zastosowań ogólnych (General Use) do 28 A przy 600 V.

Zastosowanie

Dzięki swojej uniwersalności, stycznik ABB AF12 znajduje szerokie zastosowanie w wielu gałęziach przemysłu i budownictwa. Jest to idealne rozwiązanie do:

• Sterowania napędami elektrycznymi w układach wentylacji, pomp i przenośników.
• Załączania obwodów grzewczych i oświetleniowych o dużym poborze prądu.
• Systemów automatyki budynkowej, gdzie wymagana jest cicha praca i niezawodność.
• Maszyn przemysłowych eksportowanych na rynki globalne dzięki szerokiemu zakresowi napięć cewki.

Wskazówki Montażowe

Montaż stycznika AF12-30-10-11 powinien być przeprowadzony przez wykwalifikowany personel zgodnie ze schematem elektrycznym. Urządzenie jest przystosowane do montażu na standardowej szynie DIN (35 mm) lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się przewodów. Dzięki kompaktowym wymiarom, stycznik pozwala na oszczędność miejsca w rozdzielnicy, a logiczne rozmieszczenie zacisków cewki i torów głównych ułatwia oprzewodowanie.

FAQ

1. Czy stycznik AF12-30-10-11 wymaga dodatkowych ograniczników przepięć?
Nie, technologia AF posiada wbudowane zabezpieczenie przeciwprzepięciowe, co eliminuje konieczność stosowania zewnętrznych warystorów lub diod tłumiących.

2. Jakie jest główne napięcie sterujące dla tego modelu?
Ten konkretny model obsługuje bardzo elastyczny zakres napięć od 20 V do 60 V AC/DC, co pozwala na zasilanie cewki z różnych źródeł bez konieczności wymiany urządzenia.

3. Czy mogę do tego stycznika dołożyć dodatkowe styki pomocnicze?
Tak, konstrukcja serii AF pozwala na montaż dodatkowych bloków styków pomocniczych (montowanych czołowo lub bocznie), co zwiększa możliwości konfiguracyjne układu sterowania.
