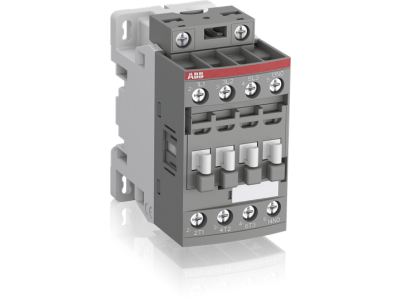

Stycznik mocy AC-3 12A 5,5kW 3P, 100-250V AC/DC, 1NO, AF12-30-10-13, zaciski śrubowe | 1SBL157001R1310 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF12-30-10-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych. Wyposażony w 3 bieguny główne, pozwala na efektywne sterowanie silnikami o mocy do 5,5 kW przy napięciu 400 V AC w kategorii użytkowania AC-3. Unikalną cechą serii AF jest zastosowanie elektronicznego interfejsu cewki, który obsługuje szeroki zakres napięcia sterującego od 100 V do 250 V zarówno dla prądu przemiennego (AC), jak i stałego (DC). Dzięki temu rozwiązaniu stycznik jest odporny na wahania napięcia w sieci, co znacząco redukuje ryzyko przestojów i zużycie energii przez samą cewkę.

• Wysoka wydajność prądowa: Zdolność łączeniowa dla obciążeń rezystancyjnych (AC-1) wynosi do 28 A, co czyni go wszechstronnym rozwiązaniem w układach zasilania.
• Zintegrowany styk pomocniczy: Wbudowany styk 1NO (normalnie otwarty) umożliwia łatwą integrację z układami sygnalizacji lub blokad elektrycznych bez konieczności montażu dodatkowych bloków.
• Technologia AF: Redukuje hałas (brak buczenia cewki) oraz minimalizuje udary prądowe przy załączaniu, co wydłuża żywotność styków i całego aparatu.
• Zaciski śrubowe: Solidne połączenia śrubowe gwarantują trwałość mechaniczną i pewność styku elektrycznego nawet w warunkach występowania wibracji.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i niezawodność w globalnych systemach elektroenergetycznych. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego przydatność do sterowania silnikami niskiego napięcia. Urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, oferując parametry do 600 V UL oraz moc do 7-1/2 hp przy 480 V. Stopień ochrony obudowy oraz izolacja do 690 V IEC gwarantują bezpieczną eksploatację w szafach sterowniczych o wysokiej gęstości upakowania komponentów.

Zastosowanie

Stycznik AF12-30-10-13 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Jest idealnym wyborem do bezpośredniego rozruchu silników klatkowych, sterowania układami pompowymi, wentylatorami oraz przenośnikami taśmowymi. Dzięki wysokiej odporności na prądy udarowe i szerokiemu zakresowi napięć cewki, doskonale sprawdza się w lokalizacjach o niestabilnych parametrach sieci zasilającej. Może być również wykorzystywany do załączania obwodów oświetleniowych oraz grzewczych, gdzie wymagana jest kategoria AC-1 i prąd roboczy do 28 A.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie montażowej DIN (TH35) lub za pomocą śrub bezpośrednio do płyty montażowej. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić optymalny kontakt elektryczny i uniknąć przegrzewania się przewodów. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Dzięki kompaktowym wymiarom, stycznik pozwala na oszczędność miejsca w rozdzielnicy, a logiczne rozmieszczenie zacisków cewki i styków głównych ułatwia przejrzyste prowadzenie oprzewodowania.

FAQ

• Czy ten stycznik wymaga różnych cewek dla AC i DC? Nie, dzięki technologii AF jedna cewka obsługuje szeroki zakres napięć od 100V do 250V zarówno w standardzie AC, jak i DC.
• Jaki jest maksymalny prąd dla obciążeń czysto rezystancyjnych? Dla kategorii AC-1 (np. grzałki) maksymalny prąd roboczy wynosi 28 A.
• Czy mogę dołożyć dodatkowe styki pomocnicze? Tak, konstrukcja serii AF pozwala na montaż bocznych lub czołowych bloków styków pomocniczych w celu rozbudowy logiki sterowania.
