Stycznik AC-3, 12 A/5,5 kW/400V, 3-biegunowy, DC 24V, 1NO+1NC, przyłącze śrubowe | 3RT2024-1FB40 Siemens

Alternatywny kod produktu: 3RT20241FB40

Opis i Kluczowe Cechy

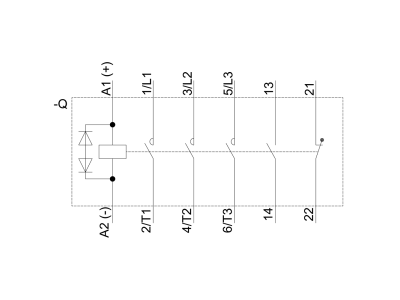

Stycznik mocy Siemens SIRIUS 3RT2024-1FB40 w rozmiarze S0 przeznaczony jest do przełączania silników w kategorii AC-3. Prąd znamionowy 12 A (AC-3) pozwala na bezpieczną pracę z silnikami o mocy do 5,5 kW przy napięciu 400 V, bez ryzyka przegrzania styków. Cewka sterowana napięciem stałym 24 V DC ułatwia integrację z układami automatyki. Trzy bieguny główne oraz dodatkowe styki pomocnicze 1NO+1NC zapewniają pełną sygnalizację stanu. Produkt wyposażony jest fabrycznie w kombinację diod tłumiącą przepięcia na cewce.

• Prąd AC-3 12 A / moc 5,5 kW przy 400 V: umożliwia niezawodne przełączanie silników klatkowych, pomp, wentylatorów i sprężarek w warunkach przemysłowych.
• Cewka DC 24 V: niskie napięcie sterowania zwiększa bezpieczeństwo personelu i jest kompatybilne z typowymi wyjściami PLC oraz sterowników.
• Styki pomocnicze 1NO+1NC: zapewniają informację zwrotną o stanie stycznika – niezbędną w układach sterowania i monitoringu.
• Kombinacja diod przeciwprzepięciowa: chroni układy elektroniczne przed przepięciami powstającymi przy wyłączaniu cewki, wydłużając żywotność całego układu.
• Przyłącze śrubowe: gwarantuje pewne, trwałe i łatwe do skontrolowania połączenie przewodów, typowe dla instalacji przemysłowych.

Zgodność z Normami

Stycznik spełnia wymagania międzynarodowych norm IEC oraz UL/CSA, co potwierdza jego dopuszczenie na wielu rynkach. Jest przystosowany do pracy z silnikami o wysokiej sprawności IE3 i IE4 (IE3/IE4 ready). Urządzenie posiada certyfikację CE i jest częścią modułowego systemu SIRIUS, który zapewnia spójność oraz zgodność z obowiązującymi standardami w automatyce przemysłowej.

Zastosowanie

Stycznik 3RT2024-1FB40 znajduje zastosowanie w rozdzielnicach i szafach sterowniczych, gdzie wymagane jest niezawodne przełączanie silników oraz odbiorników rezystancyjnych. Dzięki kompaktowej budowie S0 idealnie nadaje się do instalacji o ograniczonej przestrzeni.

• Przełączanie silników trójfazowych w kategorii AC-3 (pompy, wentylatory, sprężarki, napędy maszyn).
• Sterowanie odbiornikami rezystancyjnymi (AC-1) przy niższych prądach – np. nagrzewnice, piece.
• Impulsowe załączanie i wyłączanie w układach sterowania z PLC lub systemami AS-i / IO-Link (system SIRIUS).
• Zastosowania w automatyce budynkowej i przemyśle wymagające niskiego napięcia sterowania 24 V DC.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Urządzenie przeznaczone jest do montażu na szynie TH35 (DIN). Przy dokręcaniu zacisków śrubowych należy stosować moment dokręcania zgodny z dokumentacją producenta. Przekrój przewodów przyłączeniowych dobrać odpowiednio do prądu znamionowego i warunków środowiskowych. Stycznik nie wymaga dodatkowego chłodzenia – należy zapewnić swobodny przepływ powietrza w szafie sterowniczej.

FAQ

• Czy stycznik ma wbudowane zabezpieczenie przeciwprzepięciowe? Tak, fabrycznie wyposażony jest w kombinację diod tłumiącą przepięcia powstające przy wyłączaniu cewki – chroni to podłączone układy elektroniczne.
• Jaka jest kategoria użytkowania styków głównych? Stycznik przeznaczony jest głównie do kategorii AC-3 (przełączanie silników klatkowych) i AC-3e (zwiększona trwałość łączeniowa). Może być stosowany również w AC-1 dla obciążeń rezystancyjnych.
• Czy stycznik jest gotowy do współpracy z silnikami IE3/IE4? Tak, produkt jest oznaczony jako IE3/IE4 ready, co oznacza pełną kompatybilność z silnikami o wysokiej sprawności energetycznej.
