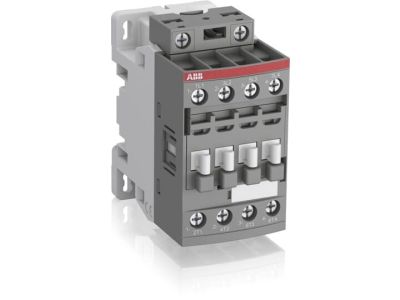

Stycznik mocy AC-1 25A 4P (4NO), 100-250V AC/DC, AF09-40-00-13, zaciski śrubowe | 1SBL137201R1300 ABB

Opis i Kluczowe Cechy

Stycznik mocy ABB AF09-40-00-13 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o najbardziej wymagających aplikacjach przemysłowych i komercyjnych. Wyposażony w 4 bieguny główne zwierne (4NO), pozwala na efektywne zarządzanie obciążeniami w układach wielofazowych. Kluczowym wyróżnikiem serii AF jest innowacyjna technologia cewki sterowanej elektronicznie, która akceptuje szeroki zakres napięcia sterującego od 100 V do 250 V AC/DC. Dzięki temu urządzenie jest odporne na wahania napięcia w sieci oraz pozwala na znaczną redukcję stanów magazynowych, zastępując wiele wariantów tradycyjnych styczników.

• Wysoka wydajność prądowa: Znamionowy prąd pracy dla kategorii AC-1 wynosi 25 A, co umożliwia bezpieczne przełączanie obciążeń rezystancyjnych.
• Wszechstronność sterowania: Możliwość zasilania cewki zarówno napięciem przemiennym, jak i stałym w szerokim zakresie 100-250V.
• Kompaktowa konstrukcja: Optymalne wymiary pozwalają na oszczędność miejsca na szynie DIN w rozdzielnicy.
• Zaciski śrubowe: Solidne połączenia gwarantują niską rezystancję styku i odporność na wstrząsy.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z najwyższymi standardami międzynarodowymi, co gwarantuje bezpieczeństwo i niezawodność w globalnych systemach elektroenergetycznych. Stycznik spełnia wymagania normy IEC 60947-4-1, co potwierdza jego zdolność do pracy przy napięciu znamionowym izolacji wynoszącym aż 690 V. Dodatkowo, urządzenie posiada certyfikację UL (Underwriters Laboratories) dla rynku północnoamerykańskiego, gdzie jest klasyfikowane do pracy przy napięciu 600 V i prądzie ogólnego zastosowania 25 A. Zgodność z dyrektywami RoHS oraz CE potwierdza dbałość producenta o standardy ekologiczne i bezpieczeństwo użytkowania.

Zastosowanie

Stycznik AF09-40-00-13 znajduje szerokie zastosowanie w automatyce budynkowej oraz przemysłowej. Dzięki czterem biegunom głównym idealnie nadaje się do przełączania systemów oświetleniowych, układów grzewczych oraz sterowania silnikami o mocy do 4 kW przy napięciu 400 V AC w kategorii AC-3. Jest to doskonałe rozwiązanie dla systemów HVAC, pomp, wentylatorów oraz jako element wykonawczy w układach SZR (Samoczynne Załączanie Rezerwy). Szeroki zakres napięcia cewki sprawia, że jest on szczególnie polecany do instalacji w miejscach o niestabilnych parametrach sieci zasilającej.

Wskazówki Montażowe

Montaż urządzenia powinien być przeprowadzony przez wykwalifikowany personel. Stycznik jest przystosowany do montażu na standardowej szynie montażowej DIN 35 mm lub bezpośrednio na płycie montażowej za pomocą śrub. Podczas instalacji należy zwrócić szczególną uwagę na moment dokręcania zacisków śrubowych, aby zapewnić trwałe połączenie elektryczne i uniknąć przegrzewania się styków. Zaleca się stosowanie przewodów o odpowiednim przekroju, dostosowanym do prądu znamionowego 25 A. Dzięki wbudowanemu ogranicznikowi przepięć, stycznik nie wymaga dodatkowych modułów ochronnych przy sterowaniu cewką, co upraszcza okablowanie i zmniejsza koszty instalacji.

FAQ

• Czy ten stycznik wymaga dodatkowego ogranicznika przepięć dla cewki? Nie, technologia AF posiada zintegrowane zabezpieczenie przeciwprzepięciowe, co eliminuje konieczność stosowania zewnętrznych warystorów lub układów RC.
• Jakie jest główne przeznaczenie wersji 4-biegunowej? Wersja 4P (4NO) jest najczęściej stosowana do jednoczesnego rozłączania wszystkich faz w układach trójfazowych z przewodem neutralnym lub do sterowania czterema niezależnymi obwodami jednofazowymi.
• Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia PLC? Tak, pod warunkiem, że wyjście PLC mieści się w zakresie napięciowym 100-250V AC/DC i posiada odpowiednią wydajność prądową dla podtrzymania cewki.
