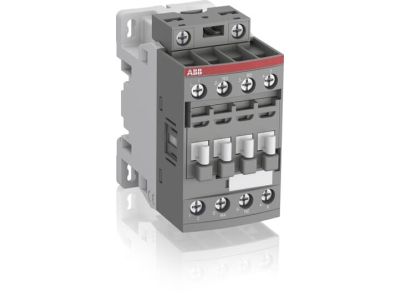

Stycznik mocy AC-1 25A 4P (2NO+2NC), 48-130V AC/DC, AF09-40-22-12, zaciski śrubowe | 1SBL137501R1200 ABB

Alternatywny kod produktu: 1SBL137501R1200

Opis i Kluczowe Cechy

Stycznik mocy AC-1 25A 4-biegunowy (2NO+2NC) AF09-40-22-12 o symbolu 1SBL137501R1200 to urządzenie przeznaczone do sterowania obwodami mocy i silnikami o mocy do 4 kW przy napięciu 400 V AC. Obsługuje napięcie sterowania 48-130V AC/DC, co zapewnia kompatybilność z szerokim zakresem układów sterowania. Wyposażony w zaciski śrubowe ułatwiające montaż i konserwację.

• 4-biegunowa budowa (2NO+2NC): Zapewnia elastyczność w projektowaniu układów sterowania – możliwość przełączania zarówno obwodów mocy, jak i sygnałowych w jednym urządzeniu.
• Prąd znamionowy AC-1 25A: Przeznaczony do sterowania obwodami rezystancyjnymi i nieindukcyjnymi, gwarantuje niezawodne działanie w typowych zastosowaniach przemysłowych.
• Napięcie sterowania 48-130V AC/DC: Szeroki zakres napięć zasilania cewki ułatwia integrację z różnymi systemami sterowania i zasilającymi.
• Zaciski śrubowe: Umożliwiają szybki i pewny montaż przewodów, a także łatwą wymianę w przypadku konserwacji lub modernizacji instalacji.
• Zgodność z normami IEC/UL: Spełnia wymagania międzynarodowych standardów dla aparatury łączeniowej, co gwarantuje bezpieczeństwo i niezawodność w eksploatacji.

Zgodność z Normami

Stycznik AF09-40-22-12 spełnia wymogi norm międzynarodowych IEC 60947-4-1 oraz UL 508, co potwierdza jego zgodność z wymaganiami dla aparatury łączeniowej w zakresie bezpieczeństwa, niezawodności i wytrzymałości mechanicznej.

Zastosowanie

Stycznik AC-1 25A 4-biegunowy znajduje zastosowanie w układach sterowania silnikami, obwodach mocy oraz systemach automatyki przemysłowej.

• Sterowanie silnikami o mocy do 4 kW przy napięciu 400 V AC (AC-3) – typowe w napędach maszyn i urządzeń przemysłowych.
• Przełączanie obwodów mocy do 25 A (AC-1) w instalacjach elektrycznych budynków i hal produkcyjnych.
• Zastosowanie w układach automatyki – jako element wykonawczy w pętlach sterowania.
• Wykorzystanie w systemach grzewczych, wentylacyjnych i klimatyzacyjnych (HVAC) do załączania obwodów mocy.

Wskazówki Montażowe

Montaż stycznika powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po odłączeniu napięcia w obwodzie zasilającym. Urządzenie należy zamontować na szynie DIN lub płycie montażowej, zachowując odpowiednie odstępy izolacyjne. Zaciski śrubowe należy dokręcać z zalecanym momentem, aby zapewnić pewny kontakt elektryczny i uniknąć przegrzewania. Przed uruchomieniem sprawdzić poprawność połączeń i brak zwarć. W przypadku pracy w środowiskach zakurzonych lub wilgotnych zastosować dodatkowe osłony ochronne.

FAQ

• Jaki jest maksymalny prąd pracy stycznika w trybie AC-3? Maksymalny prąd pracy w trybie AC-3 wynosi 25 A, co odpowiada współpracy ze standardowymi silnikami 4 kW przy napięciu 400 V AC.
• Czy stycznik może być sterowany napięciem stałym DC? Tak, cewka stycznika obsługuje napięcie sterowania w zakresie 48-130V AC/DC, co umożliwia stosowanie w układach zasilanych prądem stałym.
• Jakie jest napięcie znamionowe izolacji stycznika? Napięcie znamionowe izolacji wynosi 690 V IEC/600 V UL, co zapewnia bezpieczną pracę w sieciach o podwyższonym napięciu.
