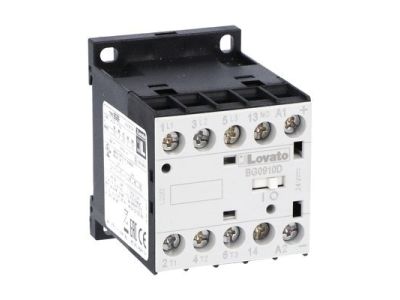

Stycznik mocy 9A, 3P, 4kW, 24V DC, 1NO, zaciski śrubowe | 11BG0910D024 Lovato Electric

Opis i Kluczowe Cechy

Stycznik mocy Lovato Electric o numerze katalogowym 11BG0910D024 to zaawansowane urządzenie łączeniowe zaprojektowane z myślą o profesjonalnych systemach automatyki i sterowania. Prąd znamionowy łączeniowy wynoszący 9A w kategorii użytkowania AC-3 pozwala na efektywne zarządzanie odbiornikami indukcyjnymi, takimi jak silniki klatkowe. Urządzenie charakteryzuje się trójbiegunową konstrukcją torów głównych (3P), co umożliwia pełną integrację z układami trójfazowymi. Moc znamionowa sterowanego silnika przy napięciu 400V wynosi 4 kW, co czyni ten model idealnym rozwiązaniem dla mniejszych jednostek napędowych. Kluczowym elementem jest cewka sterująca zasilana napięciem bezpiecznym 24V DC (prąd stały), co jest standardem w nowoczesnych szafach sterowniczych opartych na sterownikach PLC. Stycznik wyposażono w jeden zintegrowany styk pomocniczy zwierny (1NO), który umożliwia realizację funkcji podtrzymania lub sygnalizacji stanu pracy do systemu nadrzędnego. Solidne zaciski śrubowe gwarantują trwałe połączenie przewodów, minimalizując ryzyko poluzowania się styków pod wpływem drgań.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co zapewnia bezpieczeństwo i powtarzalność parametrów technicznych. Stycznik spełnia wymagania normy IEC/EN 60947-1 (Aparatura rozdzielcza i sterownicza niskonapięciowa - wymagania ogólne) oraz IEC/EN 60947-4-1 (Styczniki i rozruszniki do silników). Dzięki posiadaniu certyfikatów takich jak CE, UL oraz CSA, urządzenie może być stosowane w projektach realizowanych na rynki globalne, spełniając najwyższe standardy jakościowe stawiane komponentom elektrotechnicznym.

Zastosowanie

Stycznik 11BG0910D024 znajduje szerokie zastosowanie w przemyśle oraz budownictwie komercyjnym. Jest dedykowany do bezpośredniego rozruchu silników elektrycznych o mocy do 4 kW, sterowania układami pompowymi, wentylatorami oraz przenośnikami taśmowymi. Dzięki kompaktowym wymiarom serii BG, doskonale sprawdza się w aplikacjach, gdzie przestrzeń montażowa na szynie DIN jest ograniczona. Niskonapięciowe sterowanie 24V DC pozwala na bezpieczną integrację z systemami automatyki budynkowej oraz zaawansowanymi liniami produkcyjnymi, gdzie separacja obwodów siłowych od sterowniczych jest priorytetem.

Wskazówki Montażowe

Montaż urządzenia powinien odbywać się na standardowej szynie profilowej DIN 35 mm, co zapewnia stabilność i łatwość instalacji. Podczas podłączania przewodów do zacisków śrubowych należy zwrócić szczególną uwagę na moment dokręcania, aby zapewnić optymalny styk elektryczny i uniknąć przegrzewania się punktów połączeniowych. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka. Przed uruchomieniem należy zweryfikować, czy napięcie zasilania cewki (24V DC) jest zgodne z parametrami źródła zasilania. Urządzenie powinno być montowane w obudowach zapewniających odpowiedni stopień ochrony IP, dostosowany do warunków środowiskowych panujących w miejscu instalacji.

FAQ

• Czy ten stycznik posiada wbudowaną diodę przeciwprzepięciową dla cewki? Model ten w wersji standardowej wymaga weryfikacji akcesoriów dodatkowych, jednak konstrukcja Lovato pozwala na łatwy montaż modułów przeciwprzepięciowych.
• Czy mogę sterować tym stycznikiem bezpośrednio z wyjścia tranzystorowego PLC? Tak, cewka 24V DC o niskim poborze mocy jest przystosowana do współpracy z wyjściami sterowników PLC, jednak zawsze należy sprawdzić wydajność prądową wyjścia sterownika.
• Jaki jest maksymalny przekrój przewodów dla zacisków głównych? Zaciski śrubowe w serii BG pozwalają na bezpieczne przyłączenie przewodów o przekroju dostosowanym do prądu 9A, zazwyczaj do 2,5 mm² lub 4 mm² w zależności od typu przewodu.
