Stycznik AC-3, 17 A/7,5 kW/400V, 3-biegunowy, DC 24V, 2NO+2NC, przyłącze śrubowe | 3RT2025-1BB44-3MA0 Siemens

Alternatywny kod produktu: 3RT20251BB443MA0

Opis i Kluczowe Cechy

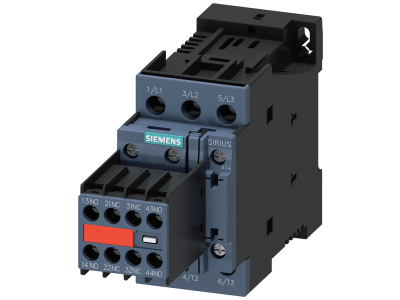

Stycznik mocy z serii SIRIUS 3RT2, symbol 3RT2025-1BB44-3MA0, to urządzenie kategorii AC-3 przeznaczone do przełączania silników trójfazowych. Jego prąd znamionowy 17 A pozwala na bezpieczną pracę z obciążeniem do 7,5 kW przy napięciu 400 V, bez ryzyka przegrzania styków. Cewka sterująca DC 24 V ułatwia integrację z nowoczesnymi sterownikami PLC. Wyposażony w zestyk pomocniczy 2NO+2NC zamontowany na stałe, przyłącze śrubowe oraz kompaktową obudowę wielkości S0.

• Prąd znamionowy AC-3 17 A: gwarantuje bezpieczne przełączanie silników o mocy do 7,5 kW przy 400 V, minimalizując ryzyko przegrzania i zużycia styków.
• Napięcie sterowania DC 24 V: zapewnia kompatybilność z układami automatyki, sterownikami PLC i systemami komunikacji (AS-i, IO-Link).

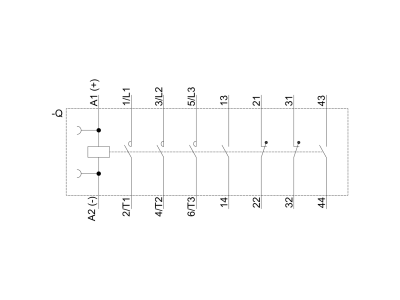

• Zestyki pomocnicze 2NO+2NC (na stałe): zintegrowany łącznik pomocniczy redukuje potrzebę dodatkowych komponentów, upraszczając okablowanie i zmniejszając gabaryty rozdzielnicy.
• Przyłącze śrubowe: umożliwia pewne, trwałe i odporne na wibracje połączenie przewodów, co jest kluczowe w instalacjach przemysłowych.
• Kompaktowa obudowa S0: oszczędza miejsce w szafie sterowniczej, ułatwia montaż na szynie TH35 i pozwala na gęstą zabudowę aparatury.

Zgodność z Normami

Stycznik spełnia wymagania norm międzynarodowych IEC oraz UL/CSA, co gwarantuje bezpieczną eksploatację w instalacjach przemysłowych na całym świecie. Urządzenie jest przystosowane do współpracy z silnikami o klasach sprawności IE3 i IE4 (IE3/IE4 ready), spełniając aktualne standardy efektywności energetycznej. Posiada certyfikat CE.

Zastosowanie

Stycznik AC-3 przeznaczony jest do przełączania silników oraz sterowania odbiornikami w automatyce budynkowej i przemysłowej. Dzięki kompaktowej budowie i szerokiej kompatybilności z systemem modułowym SIRIUS znajduje zastosowanie w różnorodnych instalacjach.

• Przełączanie trójfazowych silników asynchronicznych o mocy do 7,5 kW w kategorii AC-3 (np. pompy, wentylatory, sprężarki).
• Sterowanie odbiornikami rezystancyjnymi i indukcyjnymi w rozdzielnicach oraz szafach sterowniczych.
• Budowa rozproszonych układów automatyki w systemie SIRIUS, z możliwością łączenia z modułami połączeniowymi i funkcyjnymi.
• Współpraca ze sterownikami PLC oraz systemami komunikacji AS-i lub IO-Link w zintegrowanych instalacjach przemysłowych.

Wskazówki Montażowe

Montaż stycznika może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu. Urządzenie montuje się na szynie TH35 (DIN). Moment dokręcania zacisków śrubowych należy stosować zgodnie z dokumentacją producenta. Przekrój przewodów przyłączeniowych musi być dobrany do prądu znamionowego 17 A oraz warunków obciążenia. Przed przystąpieniem do prac należy upewnić się, że obwód jest odłączony od źródła zasilania.

FAQ

• Czy stycznik ma wbudowane podświetlenie (LED)? Nie, stycznik nie posiada podświetlenia. Stan załączenia można monitorować za pomocą zestyków pomocniczych lub zewnętrznych sygnalizatorów.
• Jaki jest stopień ochrony (IP) tego stycznika? Producent nie podaje konkretnego stopnia ochrony dla tego modelu. Standardowo aparatura modułowa montowana w szafie sterowniczej korzysta z ochrony IP20 zapewnianej przez obudowę. W razie potrzeby należy zabudować urządzenie w rozdzielnicy o odpowiednim IP.
• W jakim trybie pracy działa stycznik – AC czy DC? Obwód główny przystosowany jest do przełączania prądu przemiennego w kategorii AC-3 (silniki). Cewka sterująca zasilana jest napięciem stałym DC 24 V, co umożliwia bezpośrednie sterowanie z układów automatyki niskonapięciowej.
